Munkadarab megfogás belülről?

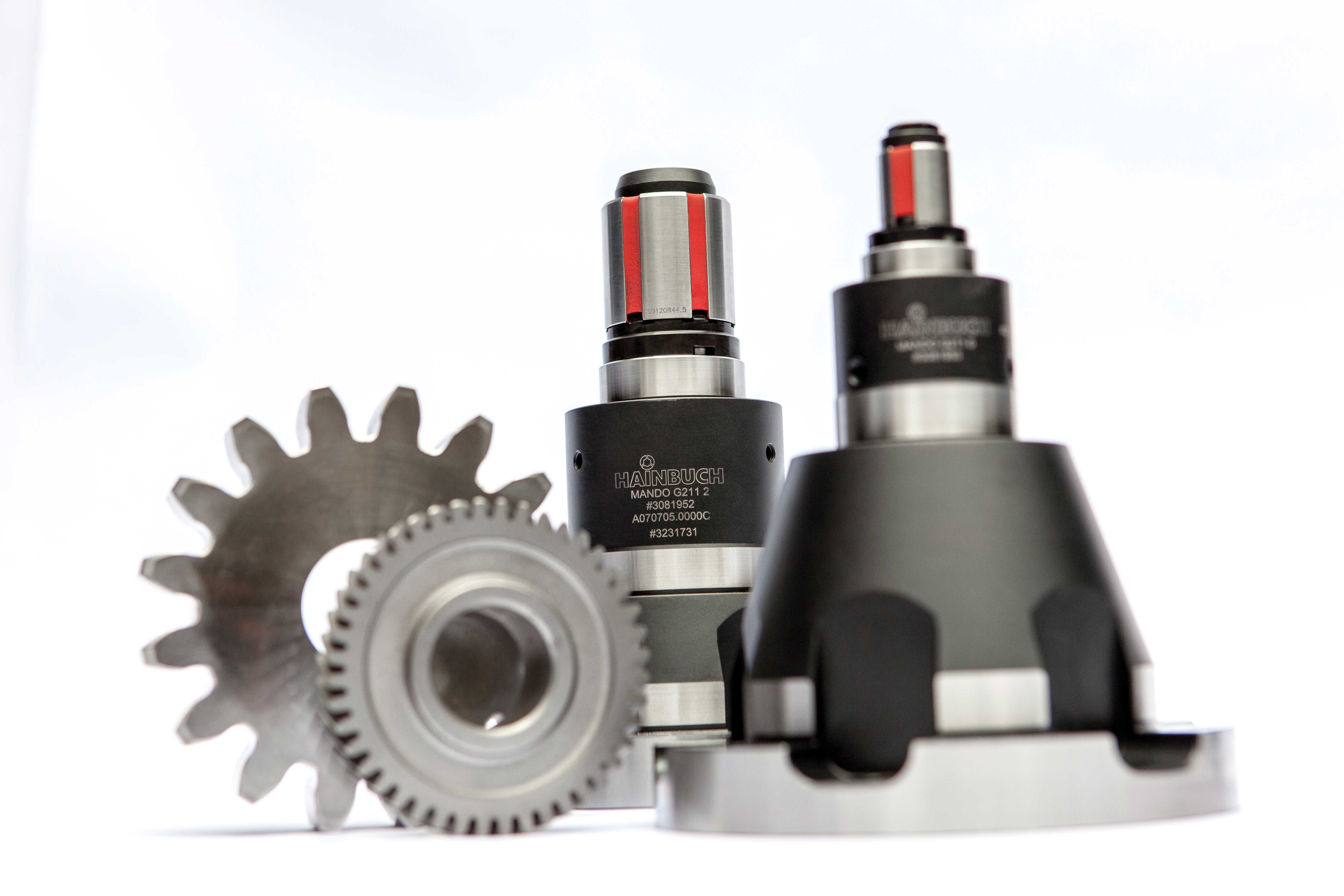

Ismerős a probléma? Megtalálta a megfelelő befogót, ám annak élettartama koránt sem volt kielégítő. Forgács általi meghibásodás vagy elhasználódás miatt új befogót kellett beszerezni, mert a korábbi nem volt javítható. Megoldás lehet a német HAINBUCH MANDO G211 típusú új, szorítótüskés megfogó egysége.  Ezen megfogók egyik központi eleme a szabványos vulkanizált szorítótüske, mely hosszabb élettartammal bír, mint rugóacél társai.

Egy hagyományos rugóacél szorítótüske rugókeménységűre van edzve, ezért lágy és „meg kell hajoljon”, hogy megfogja a munkadarabot. Forgácsra érzékeny, hamarabb „eltörik” illetve elkopik. Ezzel szemben a rendkívül kopásálló króm-nikkel-acél HRC 62 keménységű HAINBUCH szorítótüskék igen kemények, kopásállóak és merevek.

A szorítótüskék szennyeződés és hűtőfolyadék álló vulkanizálása csillapítja a vibrációt, amely a szerszámok élettartamát is tovább növeli. Továbbá teljes felületét egy felfogásban köszörülik készre, így szavatolható a legmagasabb körfutási pontosság (<0,01). A hosszabb élettartam mellett költségcsökkentő tényező még, hogy ezek a vulkanizált szorítótüskék felújíthatóak.

A HAINBUCH korábbi MANDO szériáihoz hasonlóan, a G211 esetében is előtérbe kerül a biztonság. Három különböző szinten lehet munkadarab-ütközőt felszerelni a megfogó testre és öblítő furatok garantálják a folyamatbiztonságot. A szorítótüske radiális tágulása mellett axiális mozgással biztosítja a munkadarab ütköző felületre történő húzását, amely plusz stabilitást ad a megfogásnak. Nagyobb forgácsolási paraméterek mellett gyorsabb megmunkálási folyamatot biztosít.

A megfogó szabványos szorítótüskéivel ø20-120mm tartomány között csak öt tüskeméret mellet, 600 ford/perc fordulatszámig megoldható a fogaskerekek stabil szorítása. Merev és karcsú felépítése optimális szerszámkivezetési kontúrral ideális a lefejtő maráshoz, de használható fogazásra vagy fogaskerék köszörüléshez is.

Nem csak maga a szorítótüske, de a hozzá tartozó működtető elemek is szabvány szerintiek. Vezérlés tekintetében megkülönböztetünk mechanikus kézi vagy hidraulikus kivitelt, de egyedi, gépspecifikus csatlakozással is szerelhető.

Az alkatrészgyártóknak szintén kihívást jelent a vevői igényekhez gyorsan igazodó rugalmas gyártás, amelynek elengedhetetlen eszköze a gyorscsere rendszer. A HAINBUCH mandoteX gyorscsere rendszerével kombinálva a különböző méretű Mando G211 egységek <0,003-os átállási pontosság mellett percek alatt átszerelhetőek, amellyel gyártási költségeinket drasztikusan csökkenteni tudjuk.

Előnyök:

• szabványos tüskés megfogó egység, karcsú kontúrral,
• merev radiális szorítás húzó mozgás mellett (ütközőre húz),
• nagy áthidalási tartomány és rezgéscsillapítás vulkanizált szorítótüskéken keresztül,
• szabványos szorítótüskével használható ø20-120mm,
• három ütköztetési szint a megfogó testen,
• integrált öblítő-csatornák,
• gyorscsere rendszerhez előkészítve.

Töltse le bemutató anyagunkat a HAINBUCH megoldásokról a furatmegfogás területén!

Csonka Szabolcs
értékesítési vezető
