márc 28, 2018

Az erő kimaxolása: Hainbuch Maxxos




Az ipari termelés felgyorsulására reagálva a német HAINBUCH GmbH kifejlesztette legújabb szorítótüskés befogóját, a MAXXOS T211-et. A karbantartási idő csökkentése, körfutási pontosság állandósága és a munkadarab folyamatos mérettartása érdekében az eddig használt kerek kúpot egy hatszögletű piramis alakú geometriával helyettesítik ennél a rendszernél.



Az új hatszögletű gúla alakú piramis lehetővé teszi a maximális átviteli erők megvalósítását. Akár 155 százalékkal növelhető a továbbadható nyomaték a klasszikus Mando T211-hez képest. Ez elősegíti a munkadarab stabilabb megfogását. A standard szorítótüskék < 10 µm körfutási pontosságot garantálnak, de igény esetén ≤ 7 és 2 µm -os kivitelben is rendelhetők. Így magasabb folyamatparaméterek - pontosabb és gyorsabb végeredmény - érhetők el, és a kész munkadarabok hatékonyabb felhasználása lehetséges. A nagyobb folyamatbiztonságot és az azonos húzóerő mellett akár 55%-kal nagyobb szorítóerőt a vulkanizált szegmentált szorítótüske és a piramis gúla közötti nagy felület teszi lehetővé. A szorítás során ez a kialakítás nagymértékben megakadályozza a felületek szennyeződését. A hatszög geometria teljes tömítettséget eredményez a szorítótüske és a megfogó egység hatszög gúlája között. Ennek köszönhetően a karbantartási intervallumok csökkennek, a körfutási pontosság állandó és elérhető a munkadarabok folyamatos mérettartása.

A szorítótüskés befogó rendszer 18-100 mm-es befogási méreteket fed le, 6 méretosztályban. A méretosztályok között átfedés van, ennek előnye, hogy adott mérettől függően 2 vagy akár 3 különböző osztályból is választhatunk eszközt. A nagyobb befogó stabilabb és merevebb megfogást jelenthet, ugyanakkor a kisebb előnyére válhat olyan felhasználónak, aki szélesebb termékspektrumban termel. Így szabadon mérlegelhet, és dönthet igényeinek megfelelően.



Méretosztályok:

  • A: Ø 18 – 24 mm
  • B: Ø 20 – 32 mm
  • C: Ø 24 – 39 mm
  • D: Ø 32 – 50 mm
  • E: Ø 39 – 68 mm
  • F: Ø 50 – 100 mm

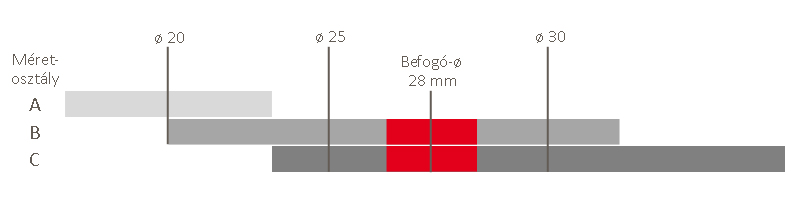

Példa a megfelelő méret kiválasztására:





Tegyük fel, hogy van egy 28 mm-es megfogandó átmérőnk. A megadott kritériumok szerint kell kiválasztanunk a megfelelő befogó eszközt. Első esetben fontos a rugalmasság a későbbi, kisebb átmérőjű munkadarabokhoz. Itt előnyös a kisebb átmérők közül választani, így a B méretosztály javasolt. Második esetben cél a magasabb megbízhatóság a merevség és a tartóerő lévén. Itt a C, 24-39 mm-es méretosztály javasolt a magasabb szorítóerők miatt.


Legfőbb jellemzői:

  • több méretosztály (A-F)
  • átfedés a méretosztályok között
  • szériagyártáshoz tervezve
  • ideális automatizált alkatrész berakásához
  • axzug hatás (ütközőre húzza a munkadarabot)
  • nagyobb szorító- és tartóerők (+55 %)
  • érzéketlen a szennyeződésekre
  • standard kivitelnél 0,01 alatti körfutási pontosság
  • prémium kivitelnél akár 0,002 alatti körfutási pontosság
  • nagyobb termelékenység
  • munkadarab levegős felfekvés-ellenőrzésre előkészítve



Nagy előnye még a rendszernek, hogy ha valaki rendelkezik egy Mando tüskés megfogóval, de szeretné lecserélni egy új MAXXOS adapterre, nincs más dolga, mint levenni a régit, és felhelyezni az új típust. Vagyis a Mando – Maxxos megfogó cseréje mindenféle átalakítás nélkül elvégezhető, mivel az orsócsatlakozójuk azonos.



Skobrák Ferenc
műszaki tanácsadó
