Tengelyrögzítés legegyszerűbben a Halder-rel
A gépészeti, automatizálási, készülék építési feladatok esetén a tengelyek, csövek, rudak rögzítése kritikus feladat lehet.

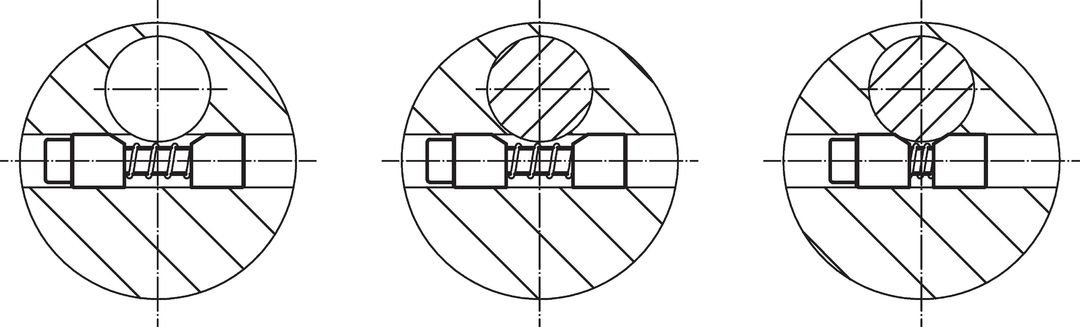

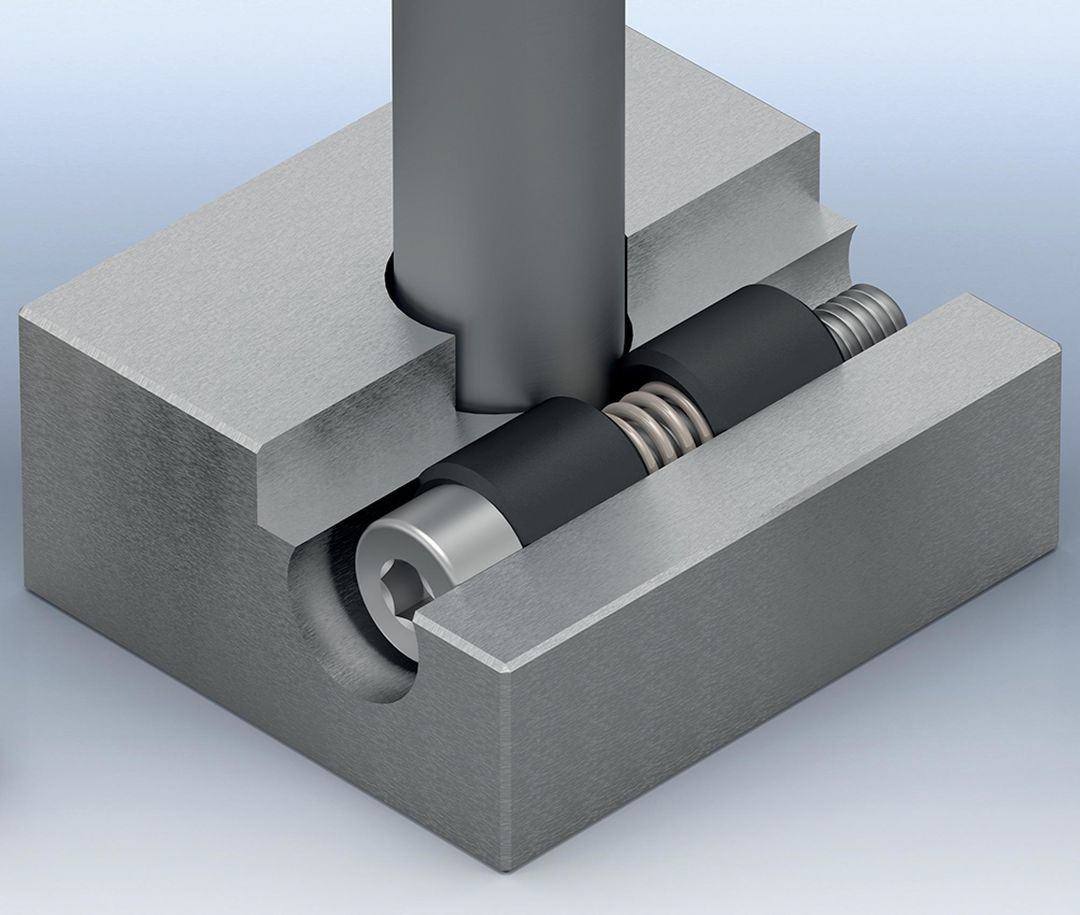

Rengeteg megoldás közül a Halder tengelymegfogó egysége egy egyszerű, pontos, gyors axiális és radiális szorítását tesz lehetővé furatban a rúdszerű alkatrészek befogása esetén. Felhasználáskor először kinyitjuk a pofákat, behelyezzük a megfogót a kialakított házába. Ezután behelyezzük tengelyünk és pozícionáljuk azt. A szorítást pedig a belső kulcsnyílású fej meghúzásával történik.
Alapanyag ház:
- acél, barnított,
- rozsdamentes acél 1.4305.
Alapanyag rugó:
- rozsdamentes.
Szorítócsavar:
- horganyzott acél,
- rozsdamentes acél.

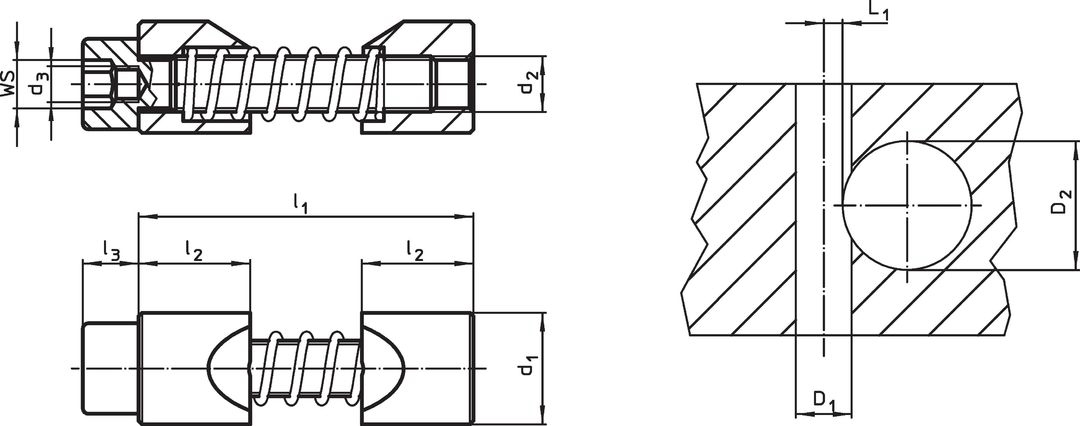

A rajzon jelölt d3-as menet méret a szerelési segédszerszám felhasználására készült.
► Angol katalóguslap letöltése.
Németh István
projektmérnök
