okt 24, 2023
Felső szerszám rögzítés a ROEMHELD elfordulós húzóhengereivel – biztos és robusztus megoldás

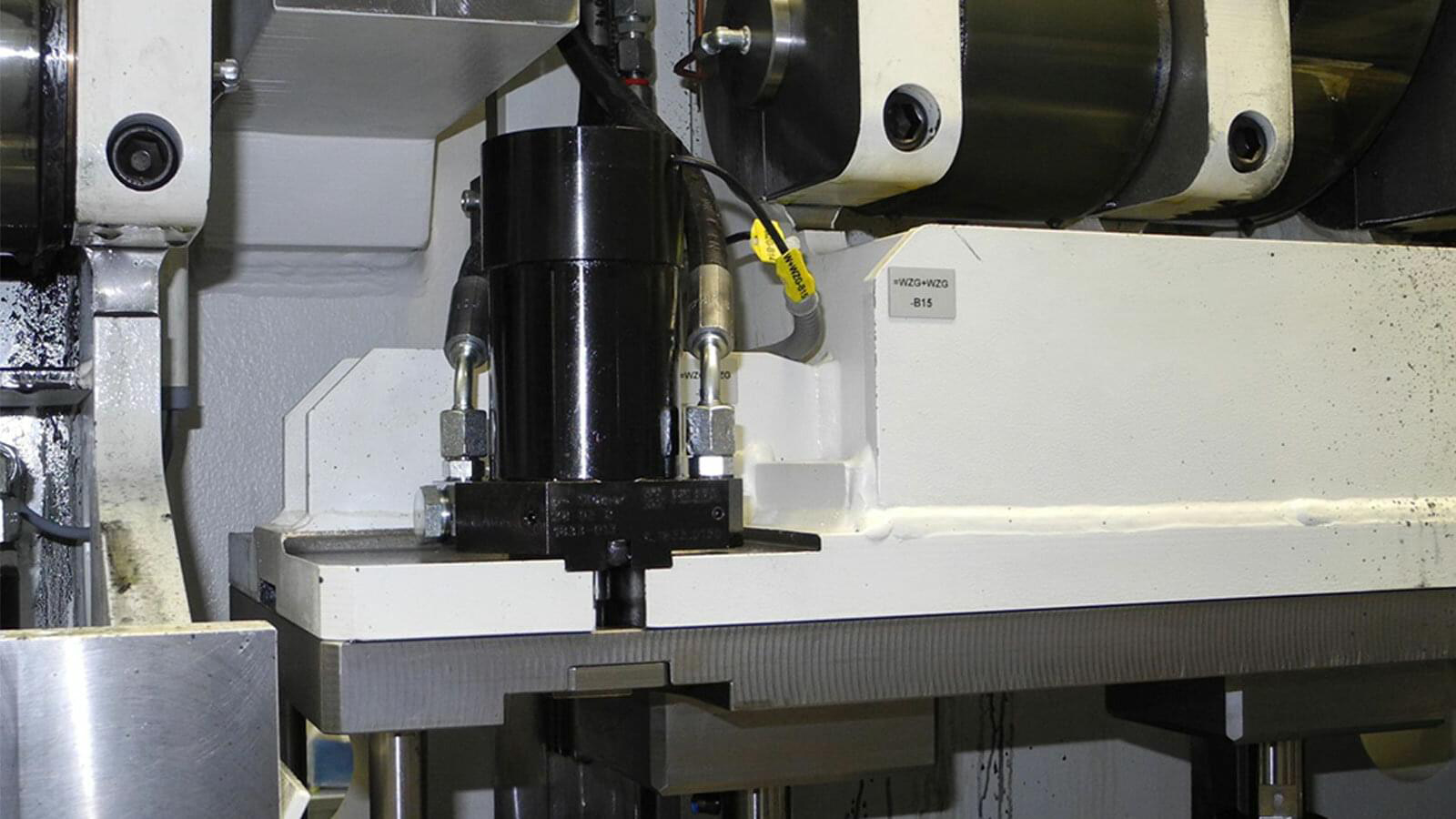

Régi prések felújítás során gyakran előkerül a szerszámrögzítő rendszer modernizálásának lehetősége is. A hagyományos kézi rendszereket elsősorban a kompakt, erős hidraulikusrendszerekkel válthatjuk fel. A ROEMHELD WZ 2.1833-as katalógus lap szerinti elfordulós húzóhengerei a felső szerszámfél rögzítésére kínálhatnak megoldást általánosan, illetve gépfelújítás során.

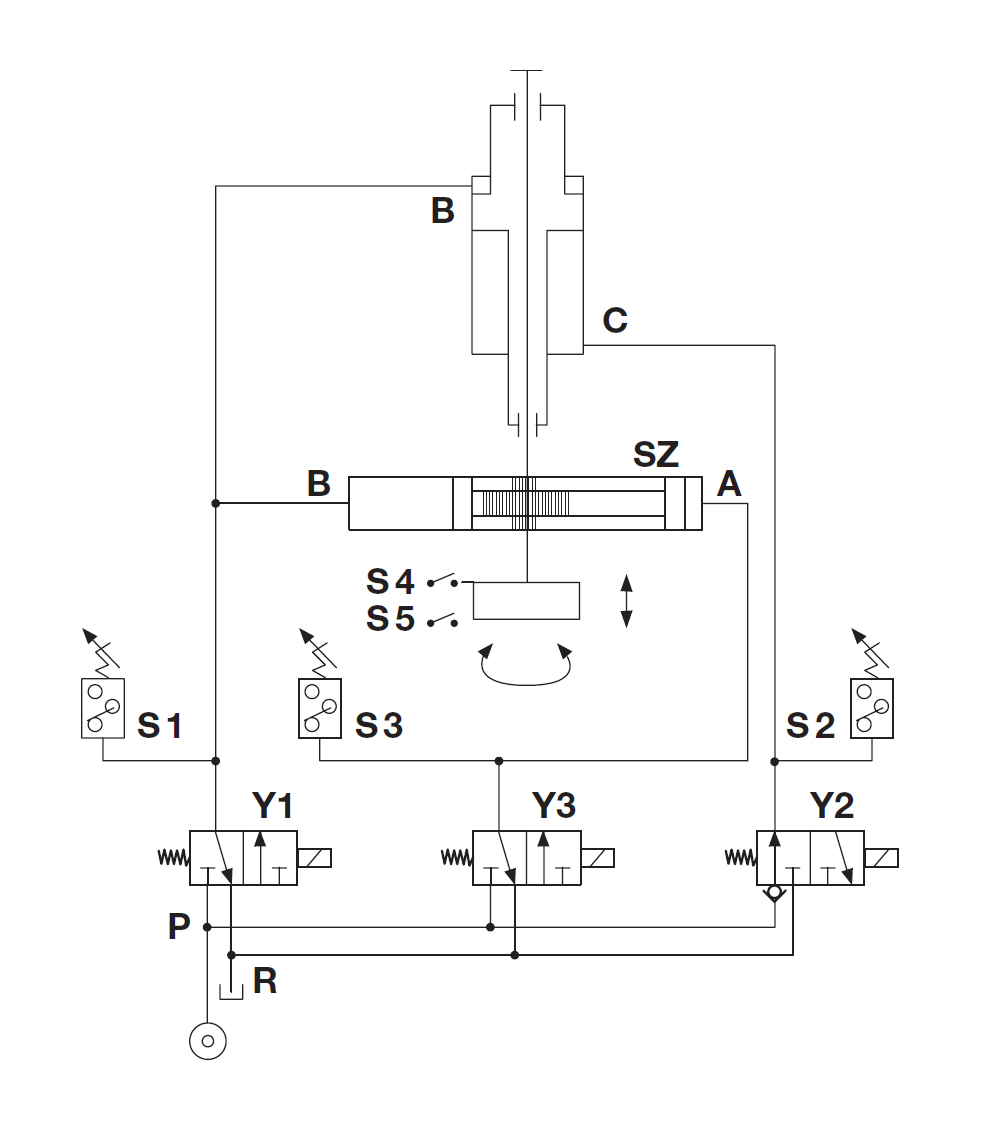

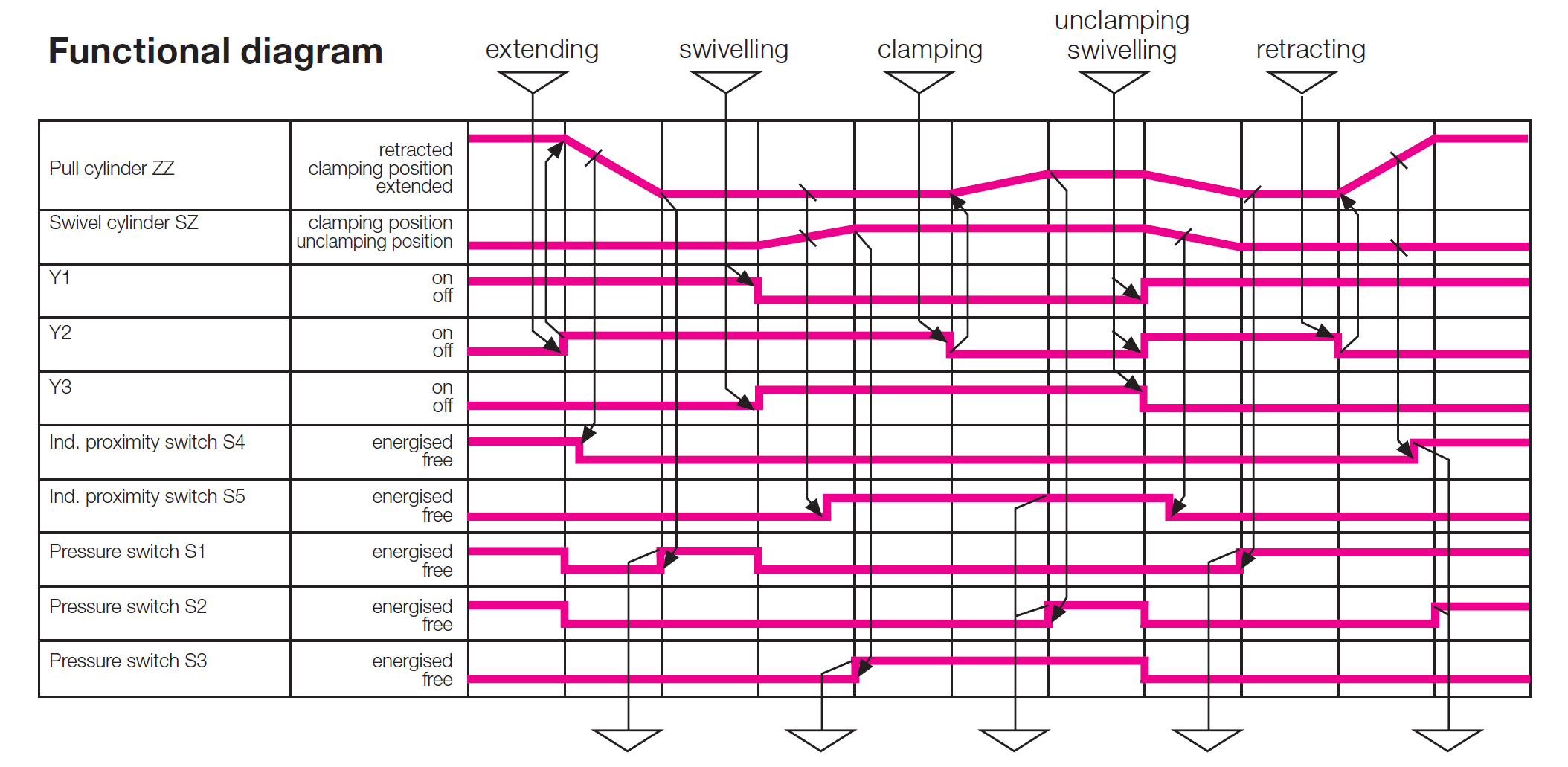

A henger nagynyomáson, maximum 400 bar mellett tud 30 kN felfogató erőt biztosítani. A kialakításának köszönhetően a gép felső ágyába könnyen beépíthető, kis hely ellenére is. A lineáris mozgást egy húzóhenger segítségével végzi az elfordulást pedig egy fogasléces mechanizmus biztosítja. A szorítási helyzetet pneumatikus nyomásérzékelőkkel figyelhetjük, illetve igény szerint induktív szenzorokkal is figyelhetjük.
Előnyök:
- különösen alkalmas gépfelújítások esetén kézi rendszerek kiváltására,
- kompakt méret,
- jó helykihasználás,
- nehezen elérhető pontokra is rá tud szorítani,
- ideális erőátvitel,
- nagyfokban automatizálható.
Alkalmazási területek:
- prés szerszámok rögzítése.
► Angol katalóguslap letöltése.
Németh István
projektmérnök
