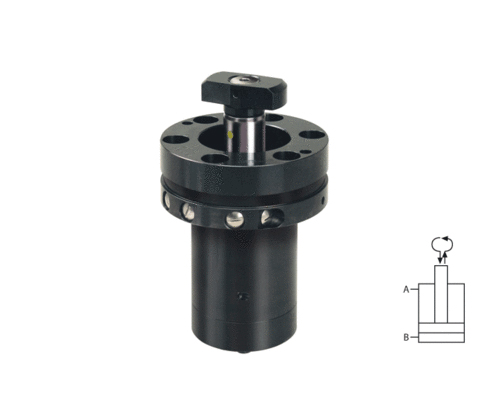

ROEMHELD forgóbehúzó szorítóelem

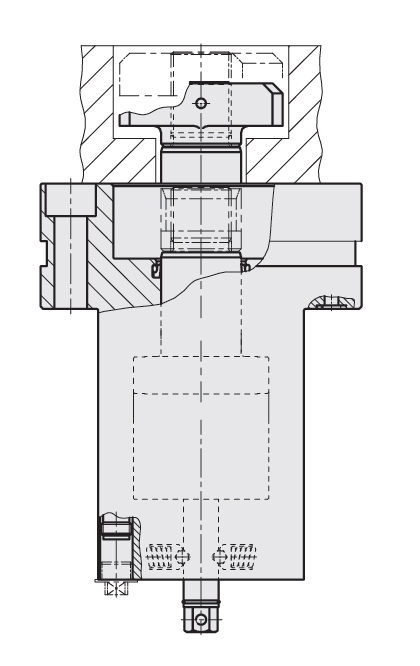

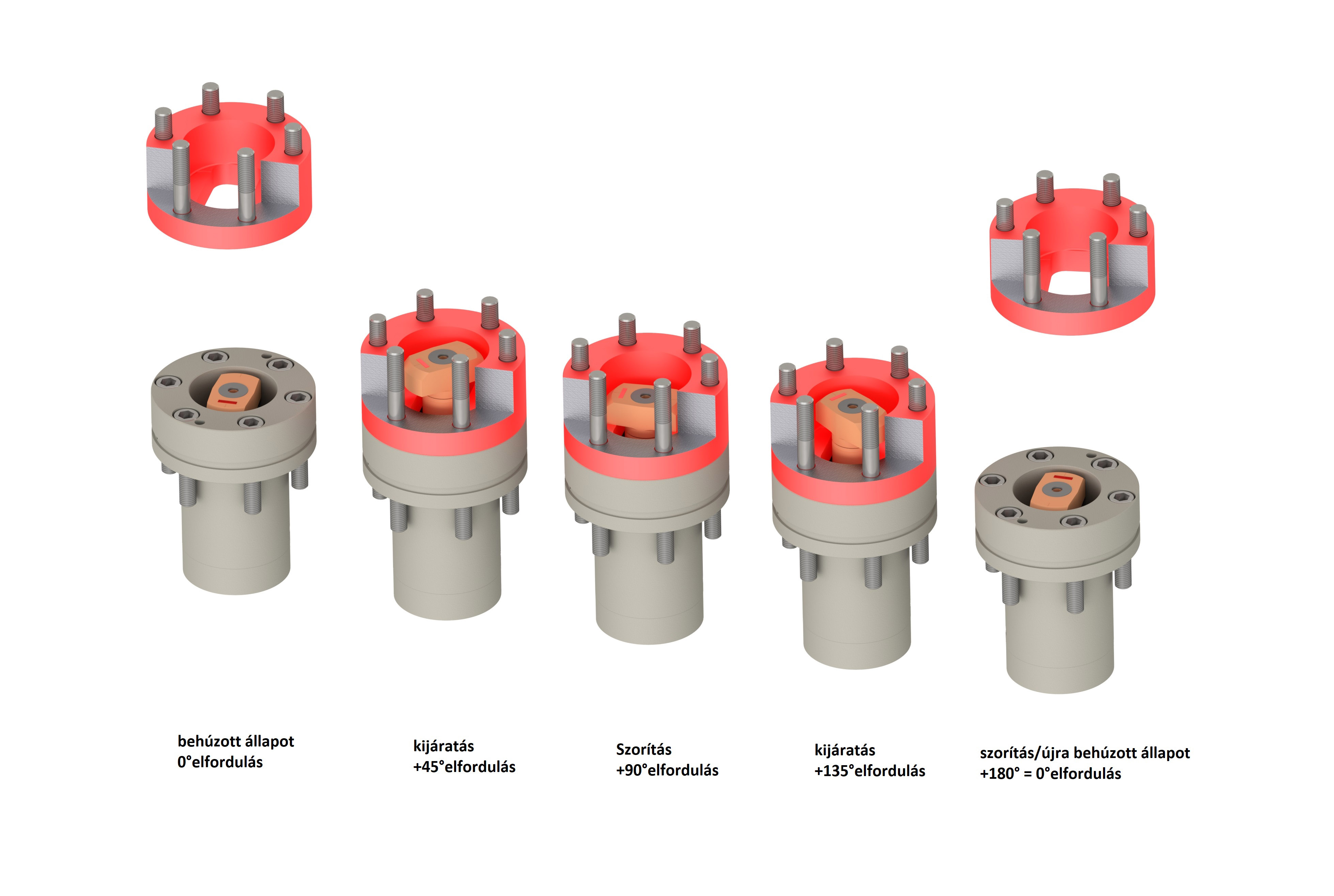

Az eszköz összetett működését egy belső hornyos vezérlőcsap biztosítja, amely minden oldó vagy szorító löketmozgás esetén 45°-ban elfordítja a hengerszárat. Így a T alakban kialakított hengervég minden második szorító löketnél visszahúzódik a hengertestbe, a köztes szorítások esetén pedig 90°-ban elfordulva a szerszámba beépített ellendara szorít rá. Kialakításának köszönhetően képes kompenzálni akár ±1,5 mm szerszámméret-eltérést. A közvetlen gépkezelői beavatkozást nem igénylő szorítási folyamat nagy előnye, hogy akár a szerszám közepéhez közvetlenül nem elérhető helyre is beépíthető az egység. Az üzembiztonság és automatizálhatóság érdekében az eszközbe 3 db pozícióleolvasó szenzor került elhelyezésre. Így különbséget tudunk tenni az oldott, a szorított és a hengertestbe visszahúzott állapotok között. Kiegészítőként elérhető a termékhez egy LED-es állapotkijelző, amellyel egyszerre 4 db szorítóelem pozíciója is megtekinthető. Az eszköz rendelkezik rugós túlterhelés elleni védelemmel és manuális vészműködtetési lehetőséggel.

Előnyök:

• ideális erőátvitel,
• kompakt kialakítás,
• kettős működésű kivitel,
• akár 412 kN szorítóerő 400 bar-on,
• magas üzembiztonság,
• beépített pozíció lekérdezés,
• manuális vészműködtetés,
• túlterhelés védelem,
• nagy szerszámméret toleranciákhoz (±1.5 mm),
• akadálymentes állás a szerszámbehelyezéshez,
• szorítás akár nehezen hozzáférhető helyeken is.

► Angol katalóguslap letöltése.

Mátai Balázs
projektmérnök
