HAINBUCH TOPlus premium patronos tokmányok

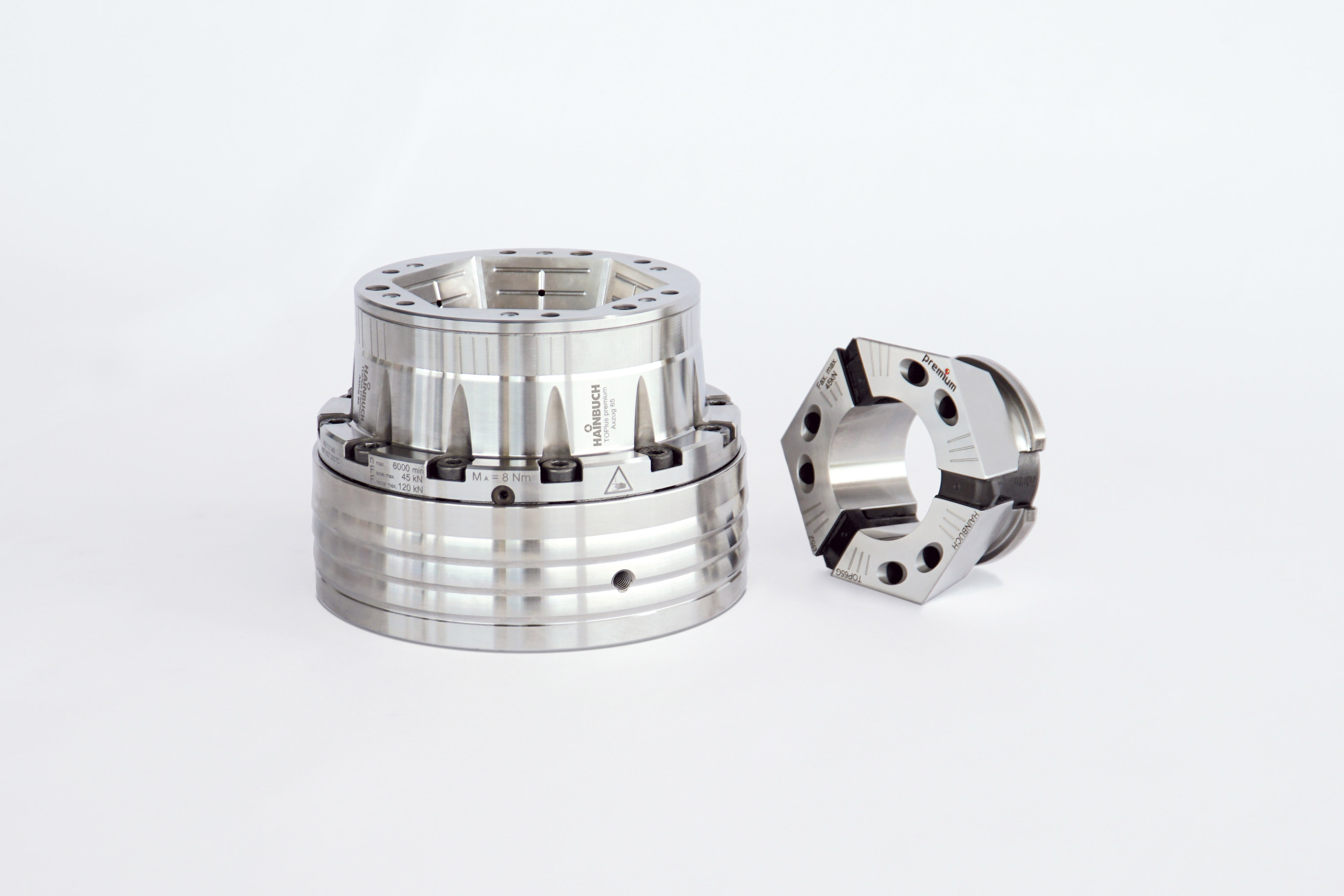

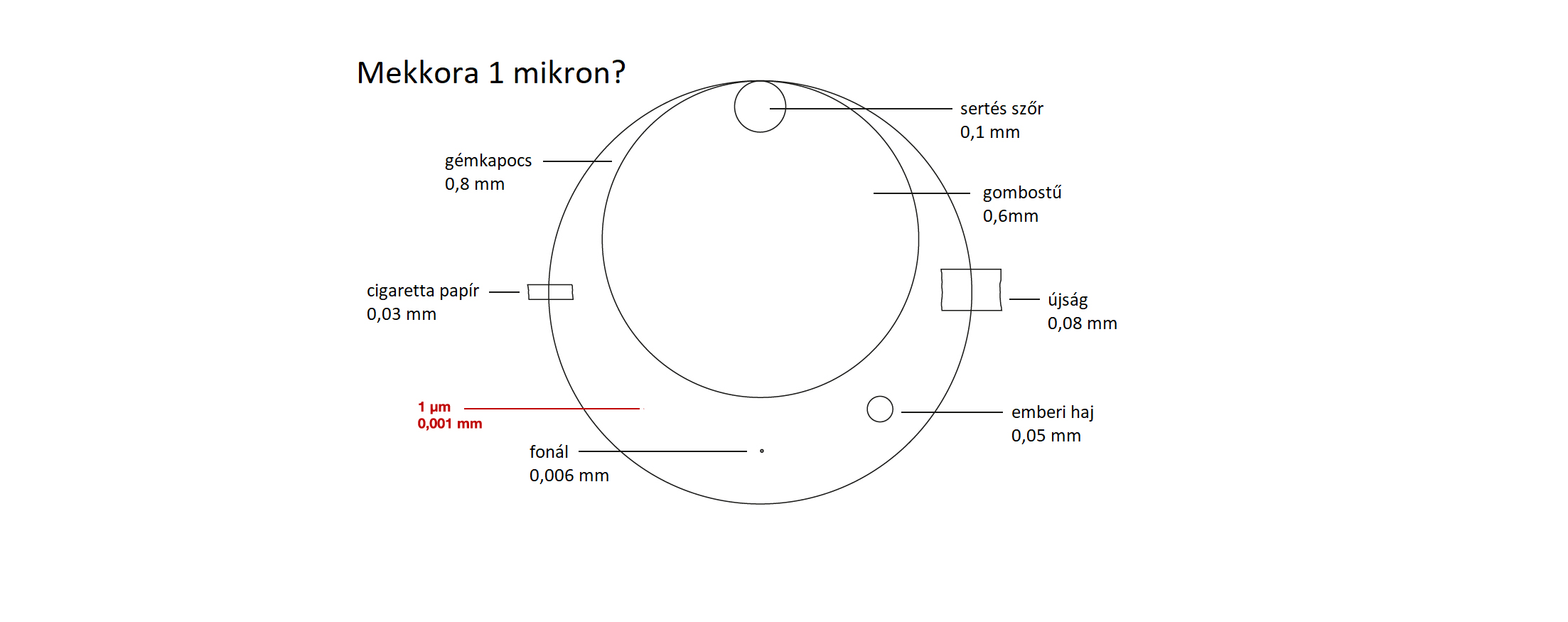

A TOPlus premium tokmányok legkisebb 26-os méretosztályának tesztjei is sikeresen lezárultak és megkezdődött az értékesítése. Az 52, 65 és 100-as méretosztályok mellet a legkisebb családtag kis méretének köszönhetően az igazán kicsi szerszámgépek és alkatrészek ideális befogótokmánya. A csupán Ø67 mm-es tokmánytest lényegesen megkönnyíti a szerszámgép felszerszámozását és csökkenti a szerszámköltségeket. A premium név pedig garancia az ≤5µ-os körfutási pontosságra.



A TOPlus prémium tokmány tökéletesen alkalmas finom és vékonyfalú, valamint masszív és nehéz alkatrészek nagy pontosságú megmunkálására. A hozzá tartozó prémium patronokkal párosítva elérhető körfutás ≤ 5 μm. Ennek feltétele a munkadarabütköző használata. A patron axiális mozgása biztosítja, hogy a munkadarab a belső- vagy homlokoldali ütközőre feküdjön fel. A TOPlus prémium tokmány az ütközőre húzza a munkadarabot. Ez garantálja a legjobb pozíciótűréseket és további stabilitást ad a megfogásnak. Ezáltal gyorsabb előtolással és nagyobb fogásmélységgel lehet a munkadarabot „darálni”!





A standardizált TOPlus prémium tokmány jobb és költséghatékonyabb alternatívája lehet a hidraulikusan táguló és membránbefogó eszközöknek. A nagy pontosság mellett a patronok nagy nyitólökete megkönnyíti a munkadarab automatikus betöltését, még akkor is, ha a robot kissé pontatlanul dolgozik. A munkadarabbal való enyhe érintkezés betöltés közben nem befolyásolja a TOPlus prémium működését. A nagy pontosság ellenére egy robusztus és folyamatbiztos megoldás. 5 méretosztályban (26, 40, 52, 65, 80 és 100) lesz érhető el a prémium változat Ø10 – 100 mm megfogási tartomány mellett.

Azoknál a megmunkálási műveleteknél, amelyeknél a „normál” pontosság elegendő, egyszerűen használhatja a hagyományos szabványos patronokat. A munkadarab ütközőhöz való szorításnál a körfutás 10 μm, mint a hagyományos TOPlus mini esetében. Természetesen minden alkalmas HAINBUCH adapter a prémium kivitel esetében is használható. A belső munkadarab-megfogásra alkalmas tüskés adapterek, valamint a 2- és 3-pofás modulegységek mellett, körmös menesztő, Morse-kúpos adapter és permanens mágneses adapter használatára van lehetőség. Az adapterek cseréje kevesebb, mint két percet vesz igénybe. Ez teszi egy igazán rugalmas, a megrendelésekhez gyorsan igazodó komplett rendszerré a TOPlus prémiumot. A standardizált állítható és esztergálható munkadarabütközők mellett, egy mesterdarab (tengely) a hozzá illeszkedő patronnal is elérhető, amellyel ellenőrizhetjük a körfutást.





Előnyök:

  • körfutás ≤ 5 μm a prémium patronokkal, standard patronok esetében ≤ 10 μm [munkadarab-ütköző használata feltétel],
  • finom és masszív szorítás lehetősége,
  • HAINBUCH-rendszer használata, adapterek: tüskés-, 2- és 3-pofás-, körmös menesztő, Morse-kúp és mágneses adapterek,
  • kedvezőbb költségek, mint a hidraulikusan táguló és membránbefogó eszközök esetében.



A legjobb az összes HAINBUCH tokmány közül!

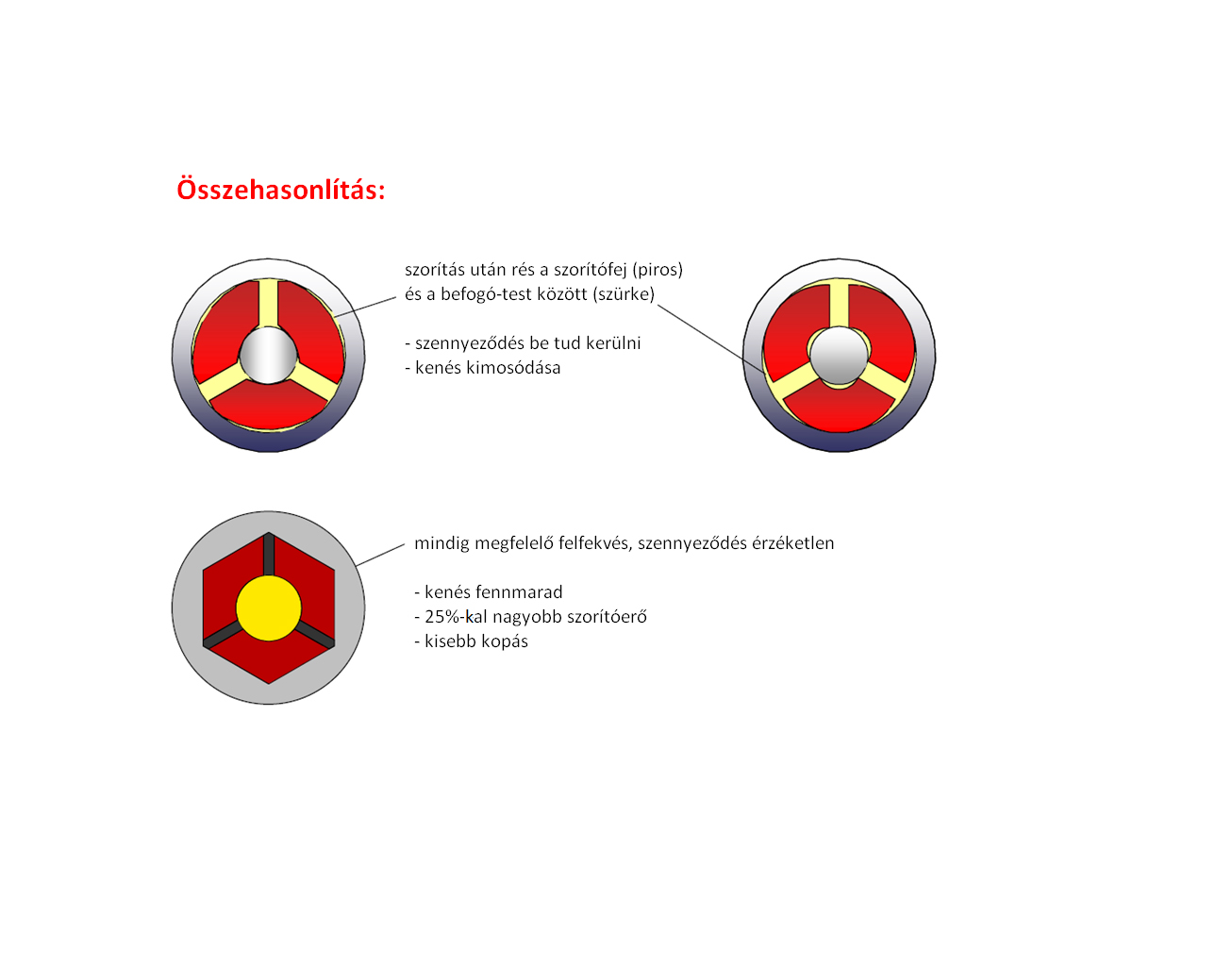

A „hatszögletű” TOPlus változat a befogóeszköz testben lévő hatszög geometriájú felfekvésének köszönhetően lényegesen magasabb radiális szorítóerőt biztosít azonos húzóerő mellett. A gúla alakban elhelyezkedő csúszófelületek teszik lehetővé, hogy a szorítópatron teljes felülettel feküdjön fel a TOPlus tokmánytestbe nagy munkadarabtűrések esetén is. Ezen kívül ez a geometria arról is gondoskodik, hogy a TOPlus lényegesen érzéketlenebb a szennyeződésekre, mint körgeometriájú társai. Nyers, öntött és kovácsolt darabokhoz, továbbá a finomforgácsú színesfémekhez, mint pl. a sárgaréz, a TOPlus még alkalmasabb megoldás.

A TOPlus prémium megfogórendszer a szerszámgép orsójára illeszkedő hatlapból és a főrészből áll. Ezáltal nem kell további orsócsatlakozó a tokmány és géporsó közé. A minimalizált tokmánytestnek köszönhetően egyszerűbb felszerszámozás lehetséges, lényegesen kevesebb helyet veszítünk a szerszámgép hasznos munkateréből, amely főleg kisméretű szerszámgépek esetében előnyös. Emellett a kisebb geometria a tokmánysúlyt is pozitívan befolyásolja, lényegesen kisebb tömeget kell mozgatni a géporsónak, kevésbé terhelődik a csapágyazás. Összegezve, egy 3-pofás tokmányhoz képest a TOPlus prémiumot kisebb súly és méret mellett, nagyobb szorítóerő és pontosság jellemzi, nem beszélve a centrifugális veszteségről, amely a prémium esetében elhanyagolható tényező.

A patronok villámgyors cseréje egy kézi segédeszközzel történik. A vulkanizált szegmenses patronoknak köszönhetően, nem csak átmérős, négy- és hatszög profillal rendelkező anyagok megfogása lehetséges, hanem szinte bármilyen geometria kialakítható. Ez számos lehetőséget biztosít nem csak a munkadarab-megfogás területén, hanem például a szerszámutak könnyebb biztosítására. A munkadarab levegős felfekvésfigyelése és öblítése a tokmánytest belső kialakításnak köszönhetően egyszerűen kivitelezhető.



► Angol katalóguslap letöltése.



Csonka Szabolcs
értékesítési vezető



>> Tovább a TOPlus tokmány termékoldalára!

>> Árakhoz és határidőkhöz kérje árajánlatunkat!
