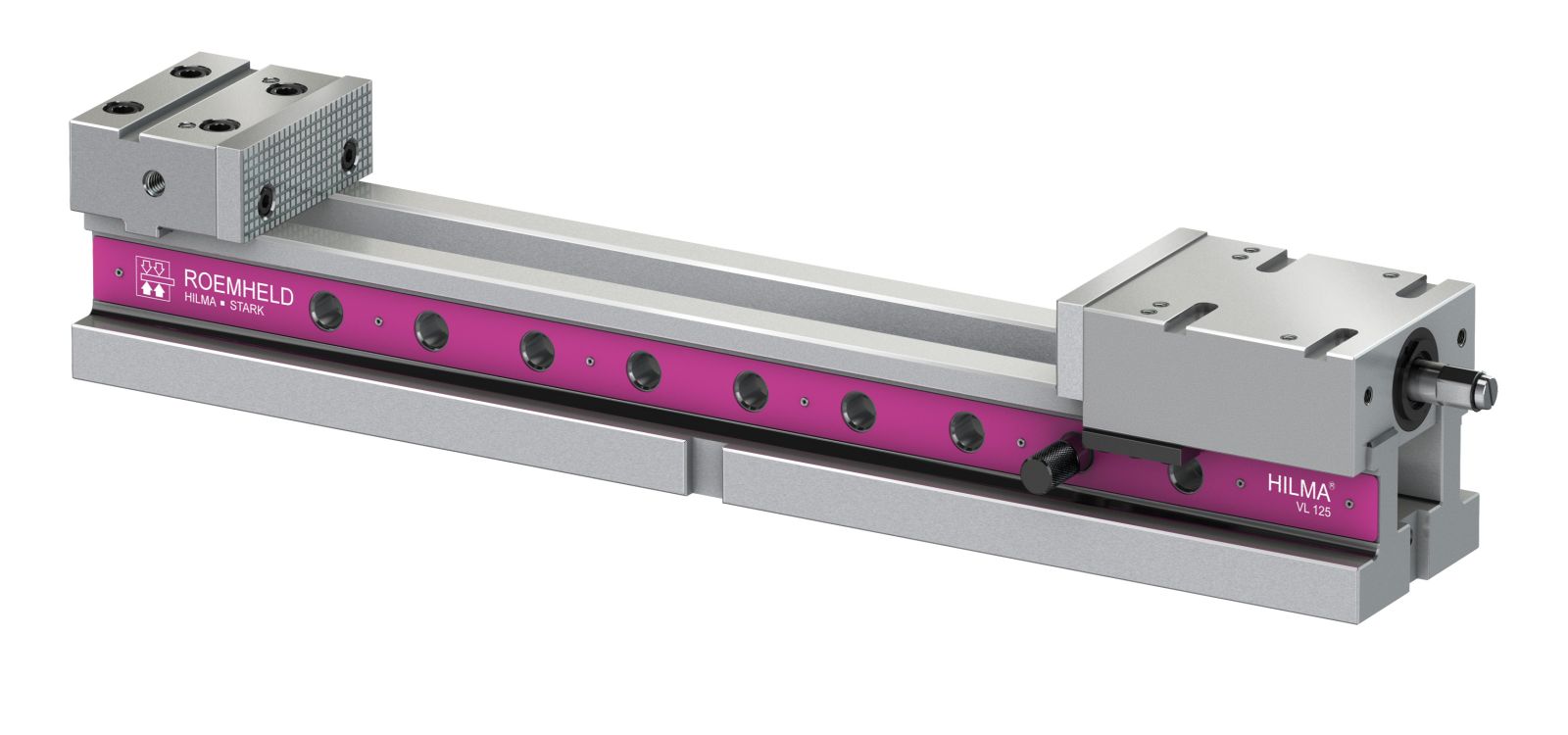

HILMA VarioLine VL saturendszerek




A ROEMHELD csoport HILMA márkájú satui évtizedek óta a minőséget és a megbízhatóságot képviselik a piacon. A HILMA satuk a mechanikus és hidraulikus működtetésen kívül már elektromos kivitelben is elérhetőek. Fix-pofás és központosított megfogás mellett az úszó szorító típusokkal a nagyobb toleranciával rendelkező munkadarabok kompenzálása is megoldott. A HILMA VarioLine, rövidítve VL, satuk gyártói termékpalettája a vevői igényekhez legrugalmasabban illeszkedő kivitel.



A befogószerkezet egyedileg illeszthető a mozgási úthoz, a munkaterülethez, a szorítófelülethez és a megmunkálási feladathoz. Ezenkívül a különböző méretű munkadarabok felhasználóbarát beállítása a lehető legrövidebb idő alatt lehetséges. A manométer (opcionális) használata lehetővé teszi a fokozatmentes, pontos szorítóerő-kijelzést, valamint a szorítóerő pontos szabályozását.

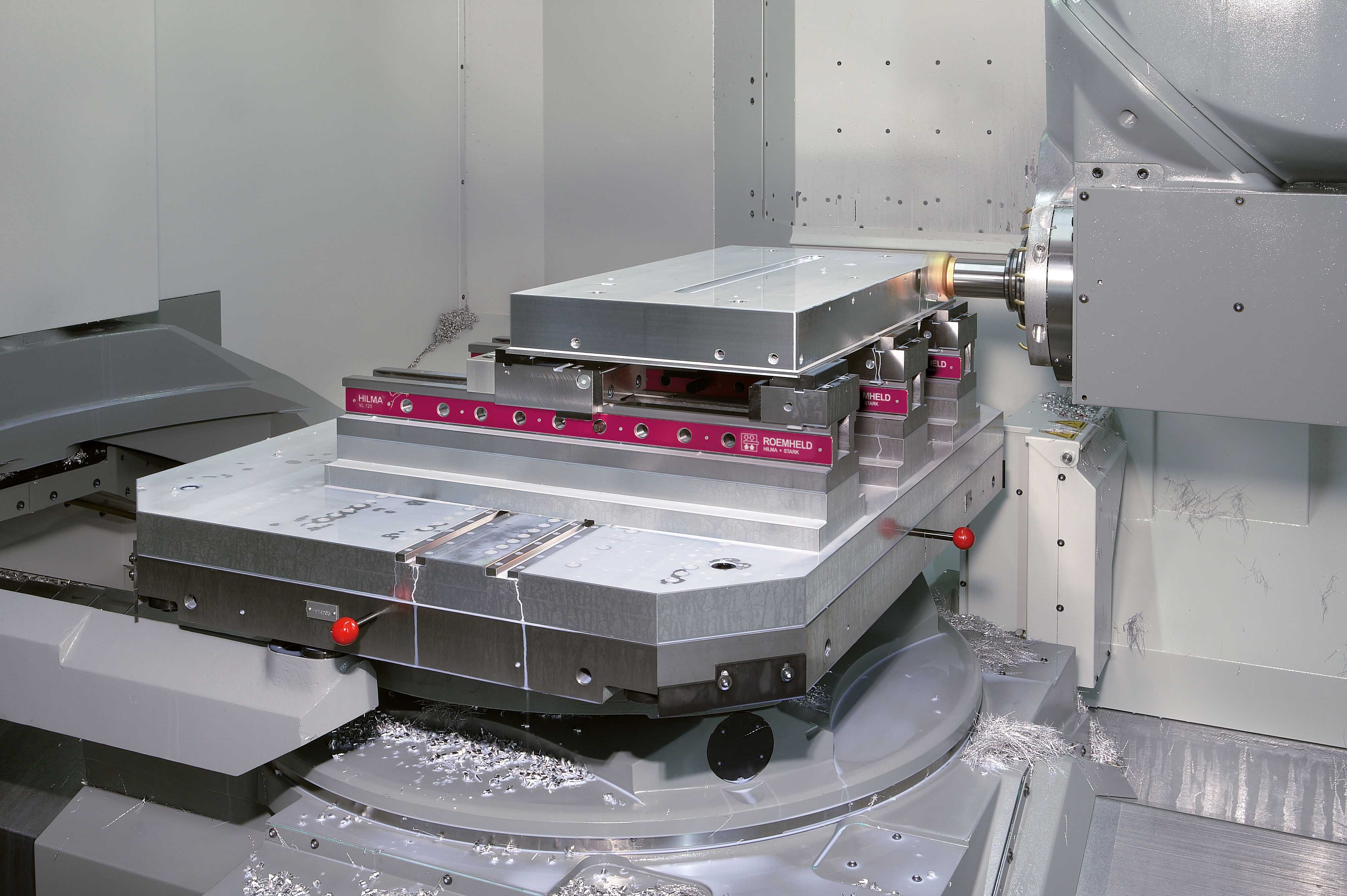

A szorítóerő manuálisan kifejthető kézi hajtókarral (hidromechanikus típus), vagy kézi vagy lábkapcsolóval (hidraulikus típus). Használható vízszintes vagy függőleges megmunkáló központokon. Közvetlen illeszkedés a szerszámgéphez a kiválasztási paramétereken keresztül. Használhatók a standard szorítópofák, valamint a megrendelő által biztosított speciális, Hilma-Römheld csatlakozási méretekkel rendelkező szorítópofák.



Előnyök:

  • illeszkedés a szerszámgéphez,
  • szorítóerő szabályozás = nagy folyamatbiztonság a manométerrel,
  • egyéni alkalmazás mindig az adott megfogáshoz,
  • széles szorító-pofa választék.





Testreszabott kiválasztási paraméterek:

  • hossz mérete,
  • hidraulikus vagy hidromechanikus kivitel,
  • szorítóerő jelző,
  • függőleges felépítés,
  • pozíció horony,
  • pozicionáló lyukak,
  • raszter,
  • szöghajtás,
  • szorítópofák.

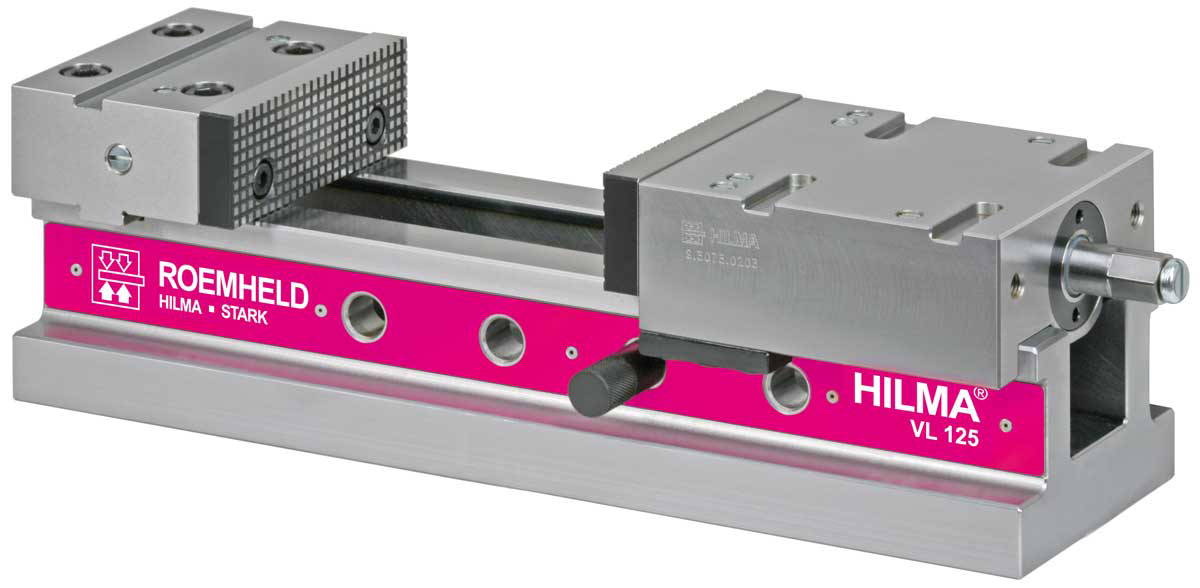

A kézi működtetésű hidromechanikus VL-M kivitel, a teljesen átdolgozott erőátvitellel csak minimális nyomatékot igényel, a legnagyobb szorítóerők eléréséhez is. Egy szöghajtás (opcionális tartozék) megkönnyíti a működtetést, például a gépasztalon történő hosszirányú rögzítéssel. Az opcionális szorítóerő-előválasztás (utólag is beépíthető) lehetővé teszi a maximális szorítóerő részleges értékre való korlátozását 6 fokozatban. A hidraulikus működtetésű kivitel, VL-H, fél- vagy teljesen automatikus működtetéséhez egy hidraulikus tápegységre van szükségünk. A rögzítési tartomány nagyobb kiválasztása reteszelőcsapok segítségével történik.



Kivitelek:

  • egy fix és egy mozgó pofa,
  • VL-M: hidromechanikus működtetés,
  • VL-H: hidraulikus működtetés.



HILMA VarioLine alkalmazási példa:

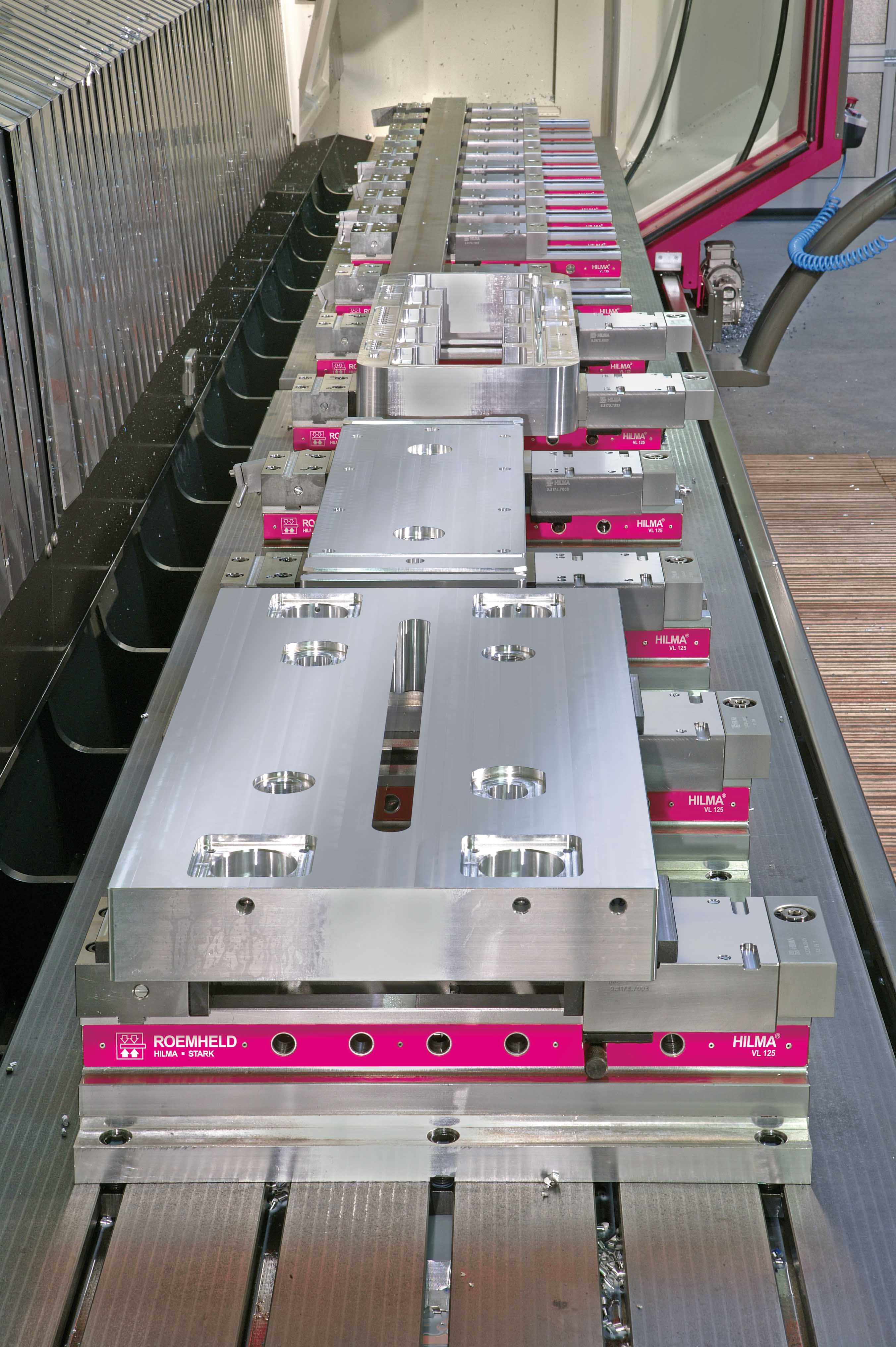

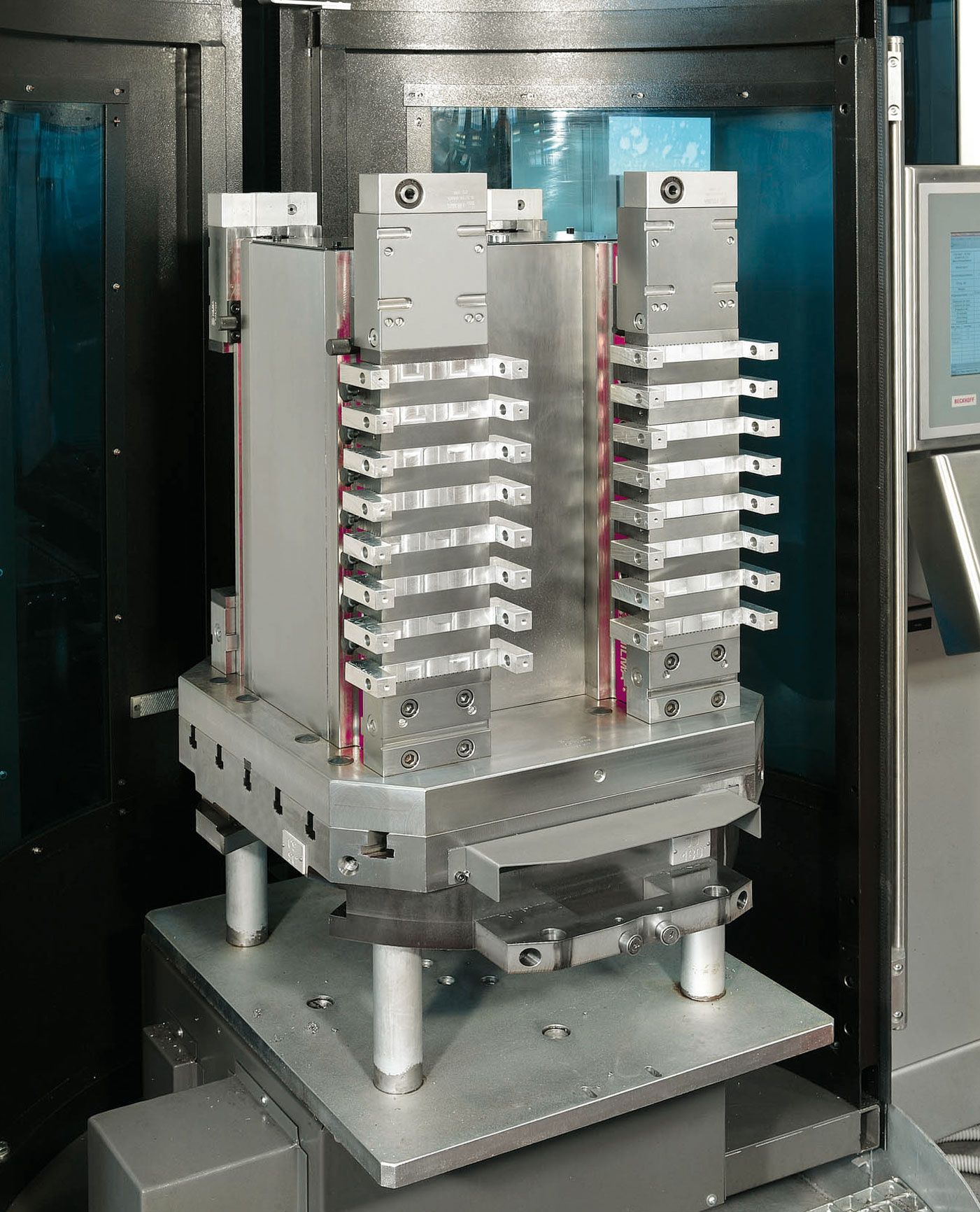

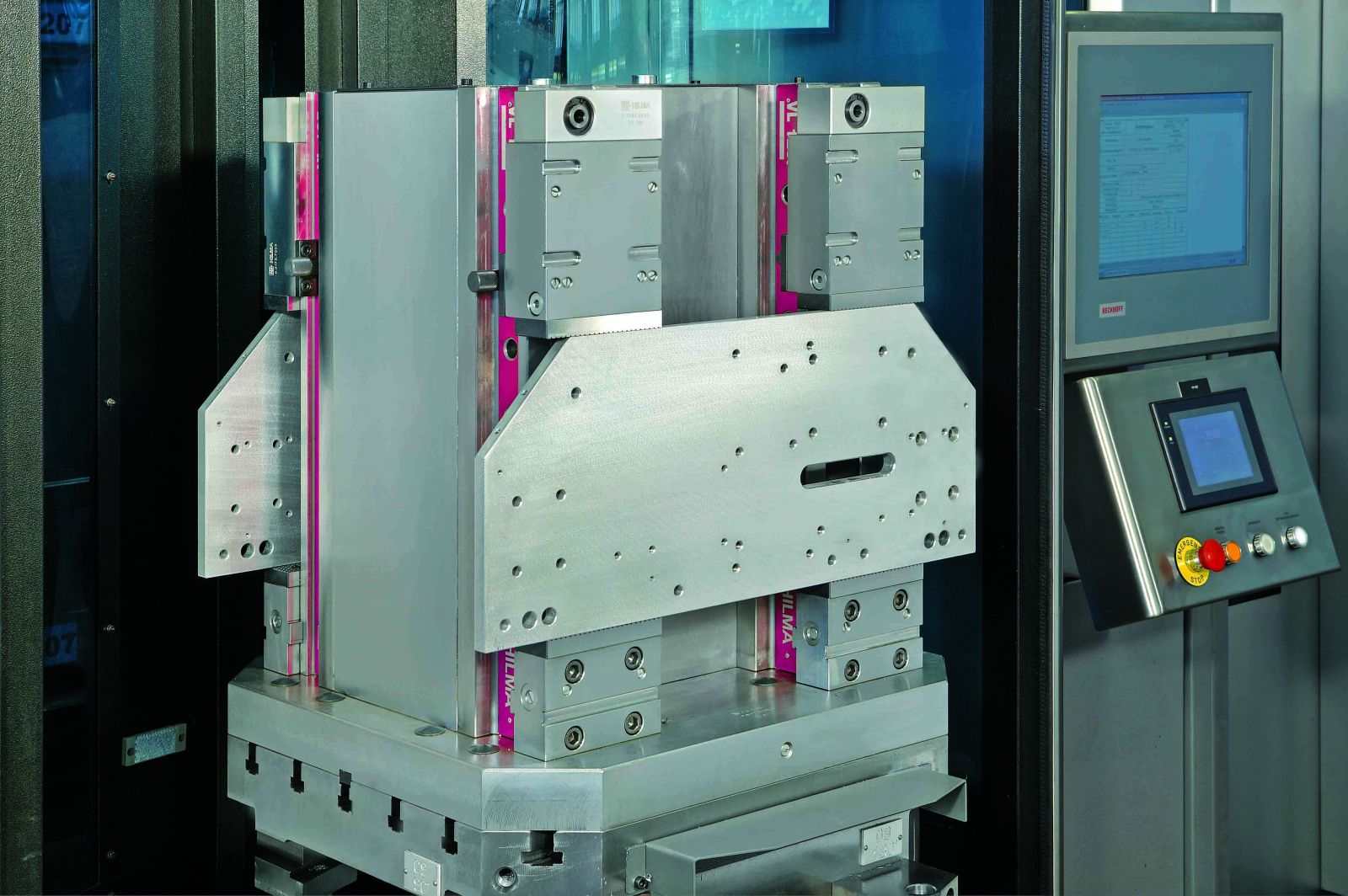

4 db VL satu használta torony elrendezésben. Ahogy azt alábbi képek is ábrázolják, ez a rendszer rendkívül flexibilis. Legyen szó 2 darab nagy méretű, vagy ’úszó’ pofák alkalmazásával akár 16 darab kisebb munkadarab egyidejű megmunkálásáról.





► Angol katalóguslap letöltése.



Csonka Szabolcs
értékesítési vezető
