Ékes szorítóhengerek, akár 125 tonna szorítóerővel!

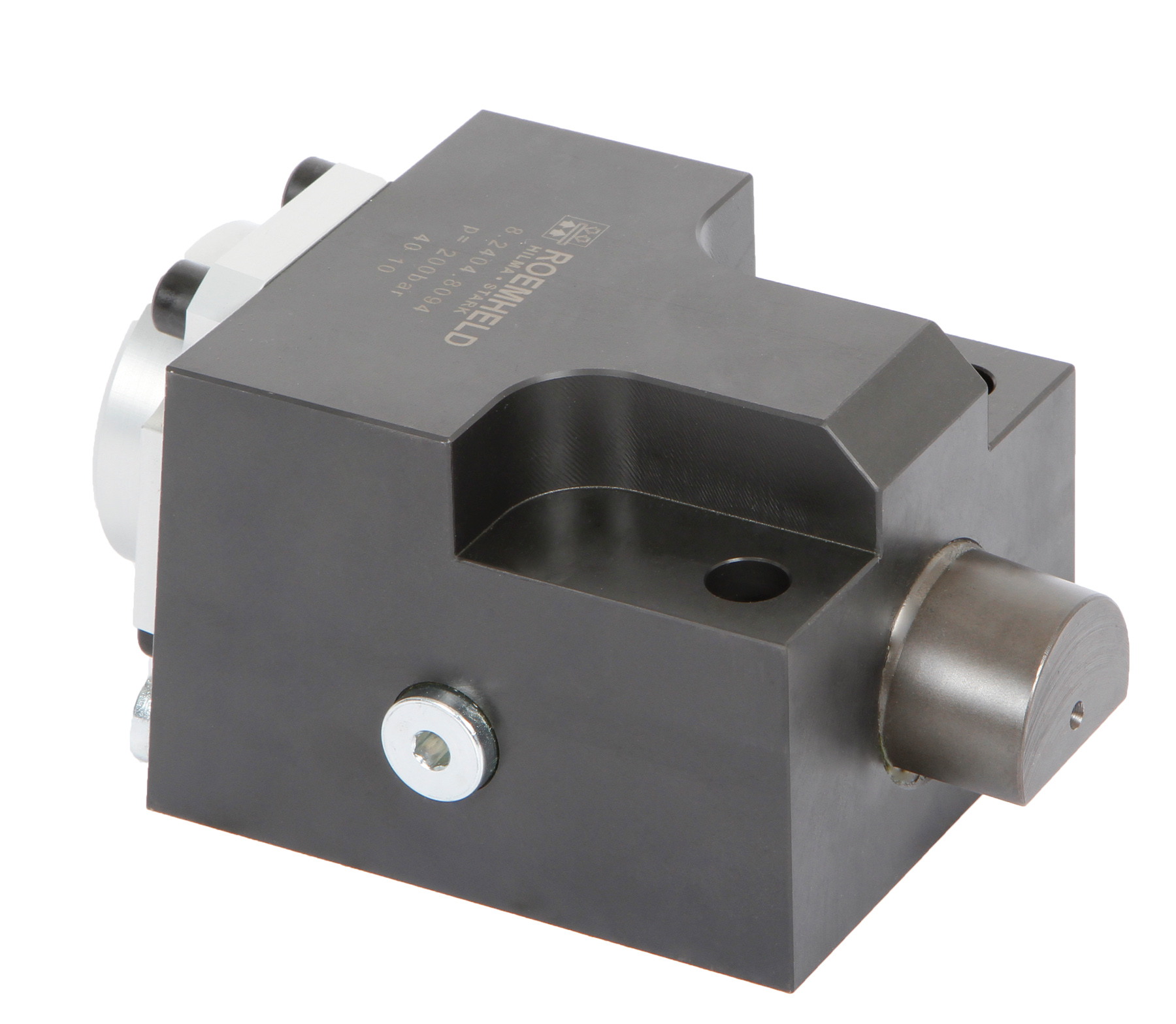

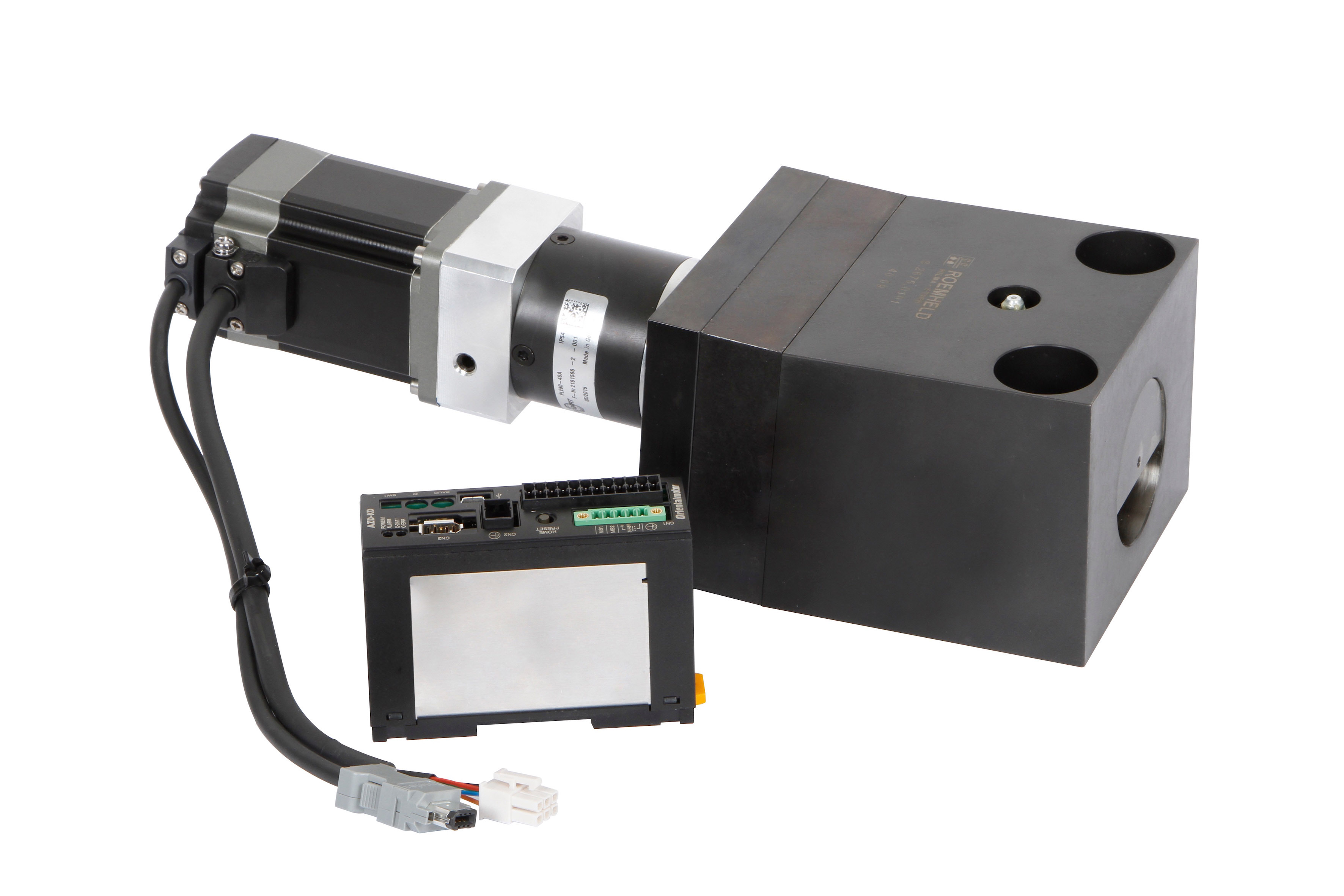

Az ékes szorítóhengerek mechanikus, hidraulikus, elektromos működtetéssel érhetőek el. Az ékes szorítóhengerek lemezalakító-, fröccsöntő-, öntőszerszámok rögzítése mellett bármilyen alkatrész szorítására alkalmasak, ahol a lehető legnagyobb szorítóerőre van szükség. A szorítóelemek hidraulikus változatai egy szabványos ROEMHELD hidraulikus blokkhengerből állnak, amely a házhoz vezetett csavarral van összekötve. A szorítócsapnak 20°-os kúpja van, amellyel a szerszám ferde befogóélének szorít. A szorítóelem belsejében lévő konstrukciónak és a szorítócsap 20°-os kúpjának köszönhetően mechanikus súrlódási kapcsolat van. A biztonság érdekében és a gépekre vonatkozó ML 2006/42/EC irányelvnek megfelelően a hidraulikus nyomást fent kell tartani a szorítás során is.

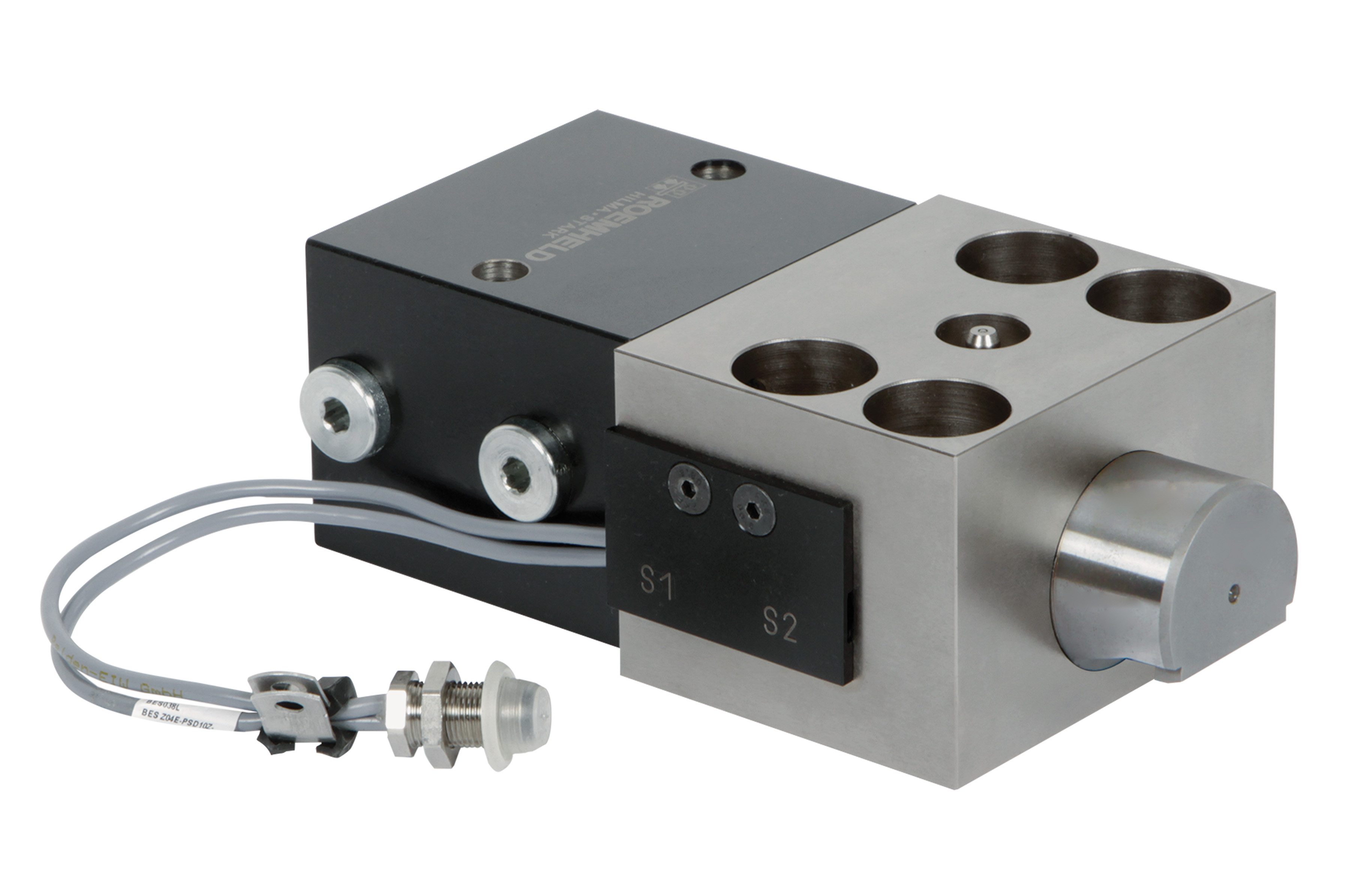

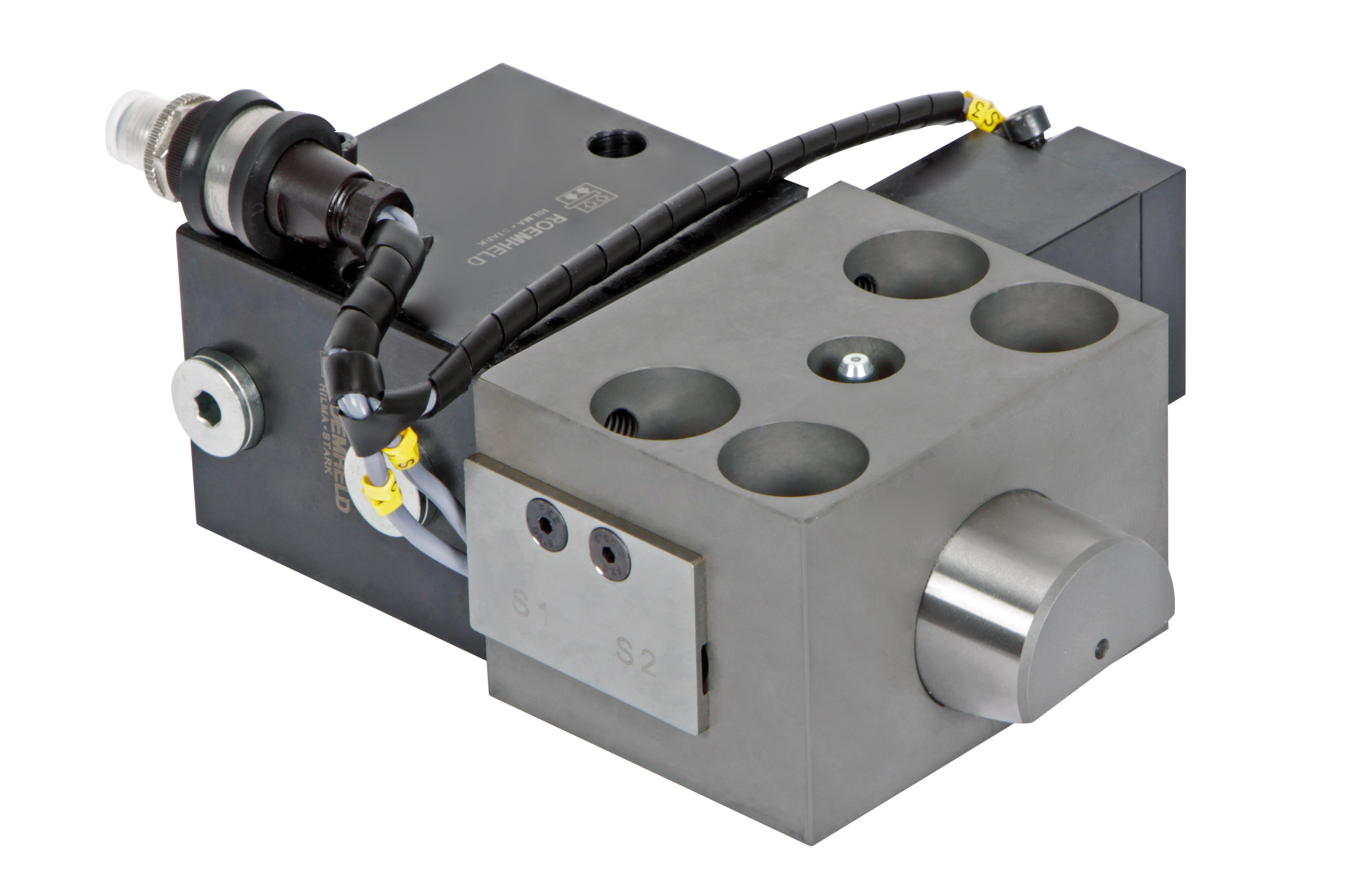

Az ékes szorítóhengerek pozíció lekérdező elemekkel is felszerelhetőek, amellyel ellenőrizhetjük és visszacsatolást tudunk adni a gépnek a szorított vagy oldott állapotról. A pozíció lekérdező elemek számos beépítési lehetőség mellett alkalmazhatóak, így alkalmazkodva az aktuális konstrukciós elvárásokhoz. A hűtőkörrel kialakított változattal, amely a blokkhenger házában került kialakításra, biztosított az állandó hőmérséklet magas hőmérséklettartományú folyamatok esetében is, ezzel védve a szorítóhenger tömítéseit.

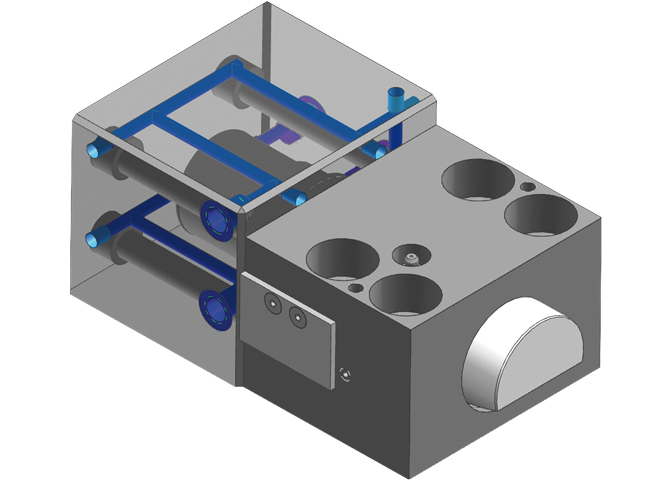

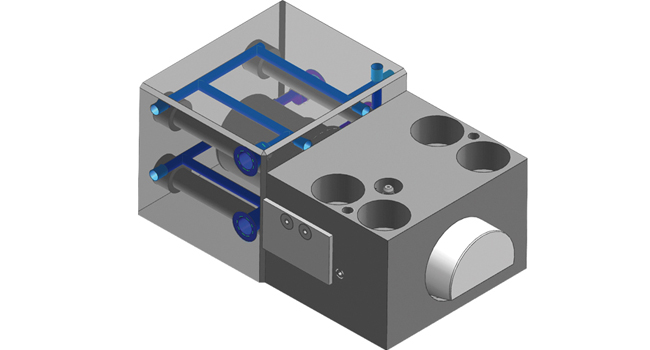

Ékes szorítóhenger hűtőkörrel:

Mérettől függően 25 kN és 1250 kN közötti szorítóerőre képes. Magas szintű működési megbízhatóság jellemzi a pozíciófigyelés révén az ékes szorítóhengereket. Nagyon robusztus és bevált szorítóelem, magas biztonsággal és hosszú élettartammal.

Alkalmazási területek:

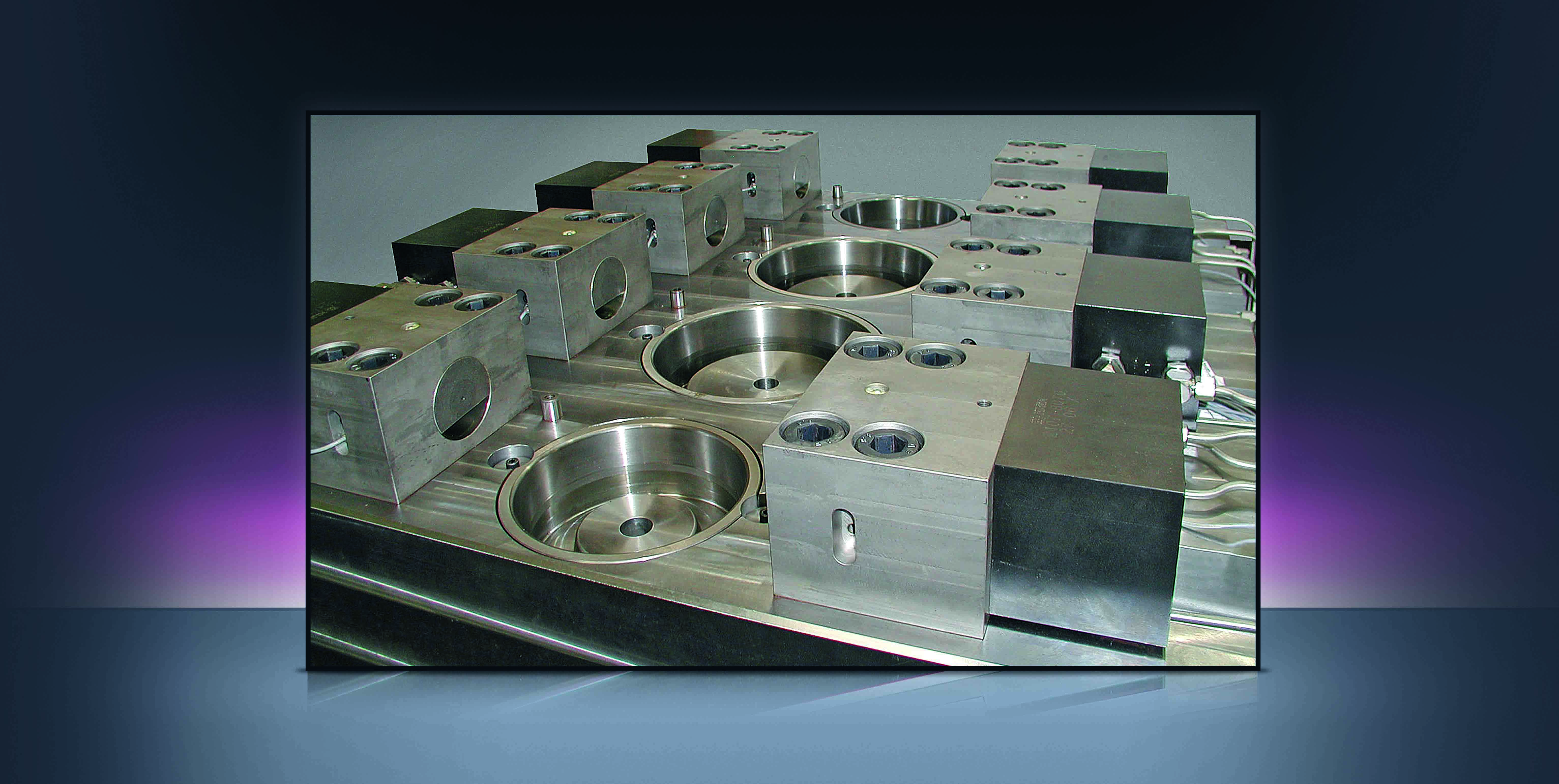

• biztonságos szerszámrögzítés ferde szorítóéllel,
• présszerszámok szorítására,
• fröccsöntő gépek szerszámaihoz,
• különböző gépek és rendszerek szerszámaihoz.

Biztonsági szintek:

• biztonsági szint nélkül,
• biztonsági szinttel,
• formazáró biztonsági szinttel.

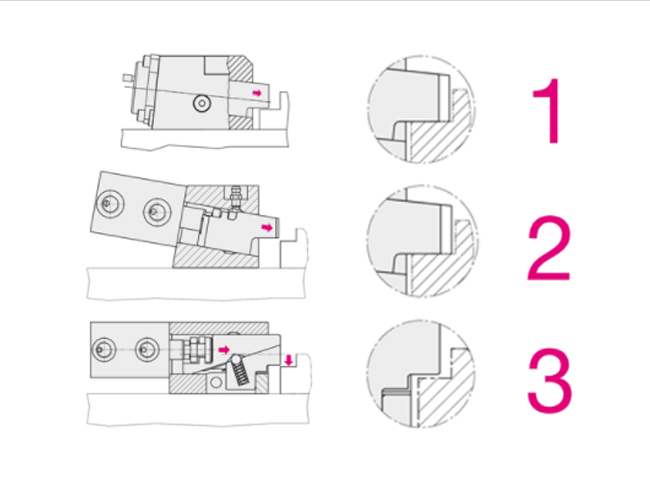

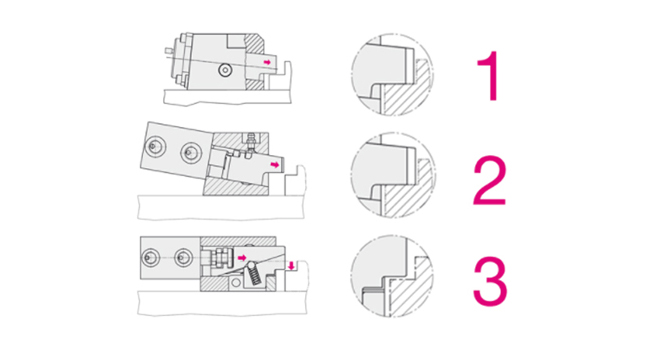

Az ékes szorítóhengerek elve a ferde befogóélhez:
