júl 19, 2021
Nincs elegendő hely a hidraulikus rögzítéshez? MINI kompakt befogó!

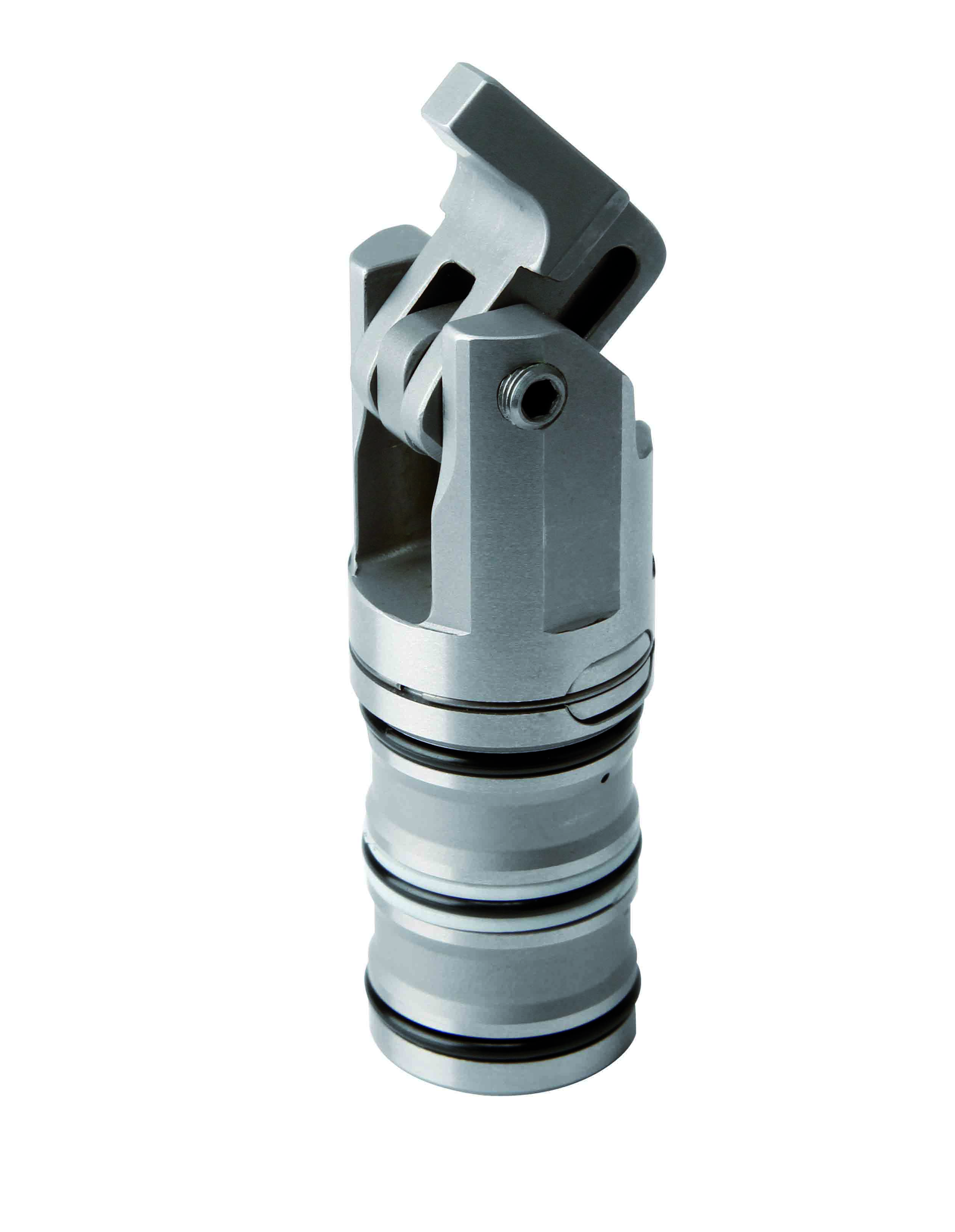

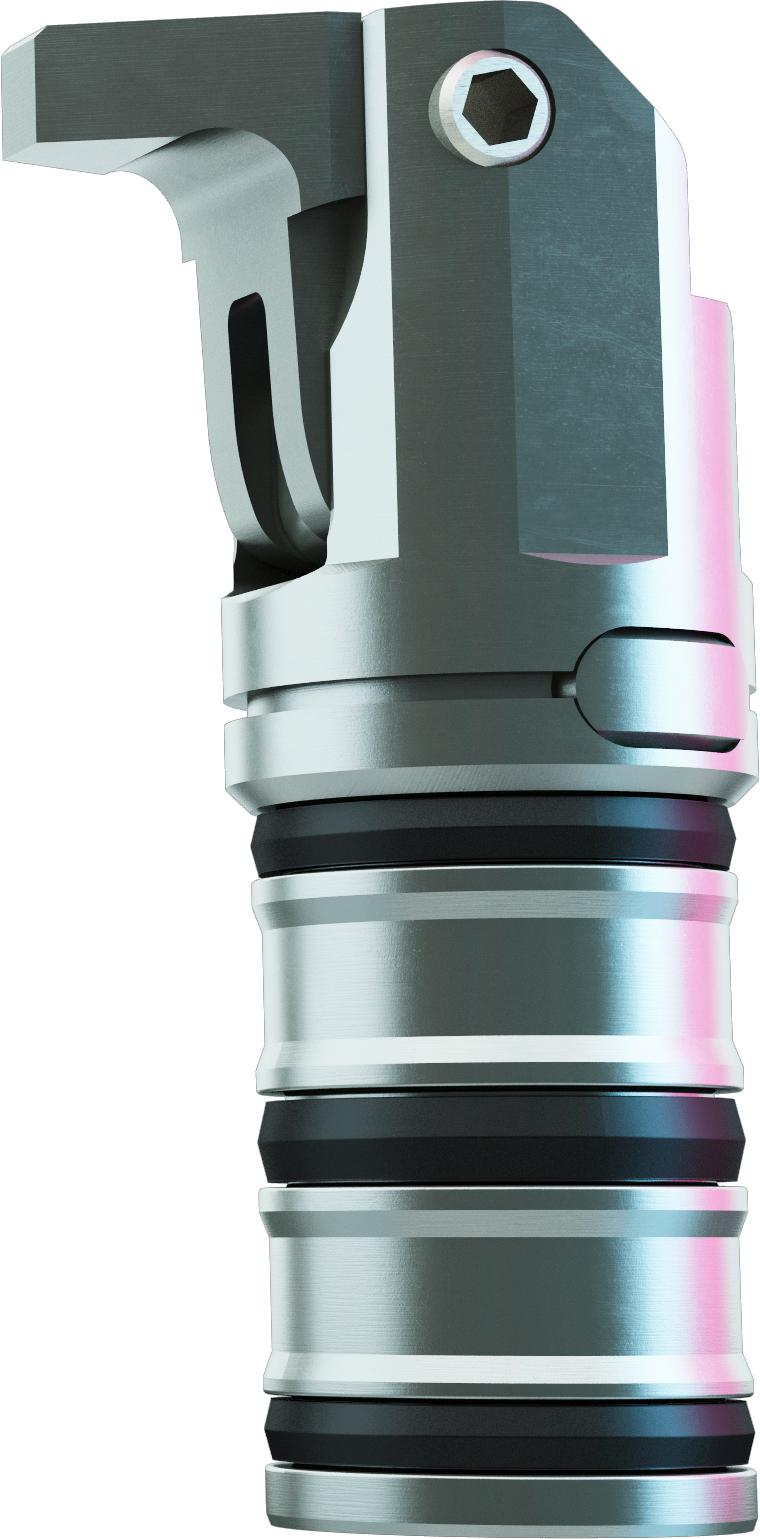

A ROEMHELD legkisebb, billenő karos szorítója csupán 22 mm-es átmérővel rendelkezik. Ennek köszönhetően olyan kis helyeken is elérhető megoldás lehet a hidraulikus munkadarabrögzítés, ahol korábban ez elképzelhetetlennek tűnt. A kompakt méretei ellenére max. 200 bar hidraulika nyomás mellett 1,3 kN szorítóerőt biztosít.

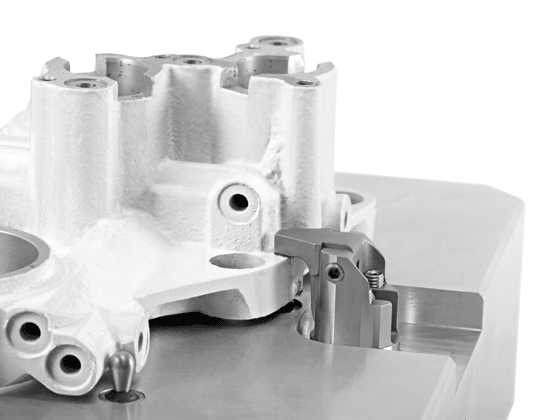

A mini kompakt befogó egy kettős működésű hidraulikus henger, amely lineáris löketet használ a szorítókar munkadarabra történő fordítására, egyúttal rögzítésére. A méretek minimalizálásának érdekében a szokásos csavaros rögzítéshez szükséges karimát felváltotta egy új rögzítési módszer. A henger behelyezését követően a beállítócsavarokkal 2 db éket mozgatunk sugár irányban, amely alakzárást biztosít a furatban kialakított radiális horonyban. Ez a módszer nem csak szorítóerőt kompenzál, de 360°-ban elforgathatóvá teszi a befogót.
Előnyök:
- minimális méret (ø22 mm),
- részben süllyesztett test,
- helytakarékos beépítés a szabadalmazott rögzítési mód által,
- 360°-ban elforgatható,
- munkadarab rögzítése oldal irányú terhelés nélkül,
- keskeny rögzítőkar,
- fémházas porlehúzóval szerelve,
- beépítés bármilyen pozícióban.
Császár Tamás
műszaki tanácsadó
