márc 17, 2021
Nagyobb hidraulikanyomásra van szüksége?
A miniBOOSTER nyomásfokozó a legjobb megoldás!
Új, komplex hidraulikus rendszerek tervezésénél előfordul, hogy nem tudunk minden fontos tényezőt számításba venni. Gyakran csak a beüzemelés után derül ki, hogy nagyobb hidraulikus nyomásra lenne szükség. Tévhit azonban az, hogy az utólagos nyomásnövelés csak jelentős többletköltség és átépítés után valósítható meg.

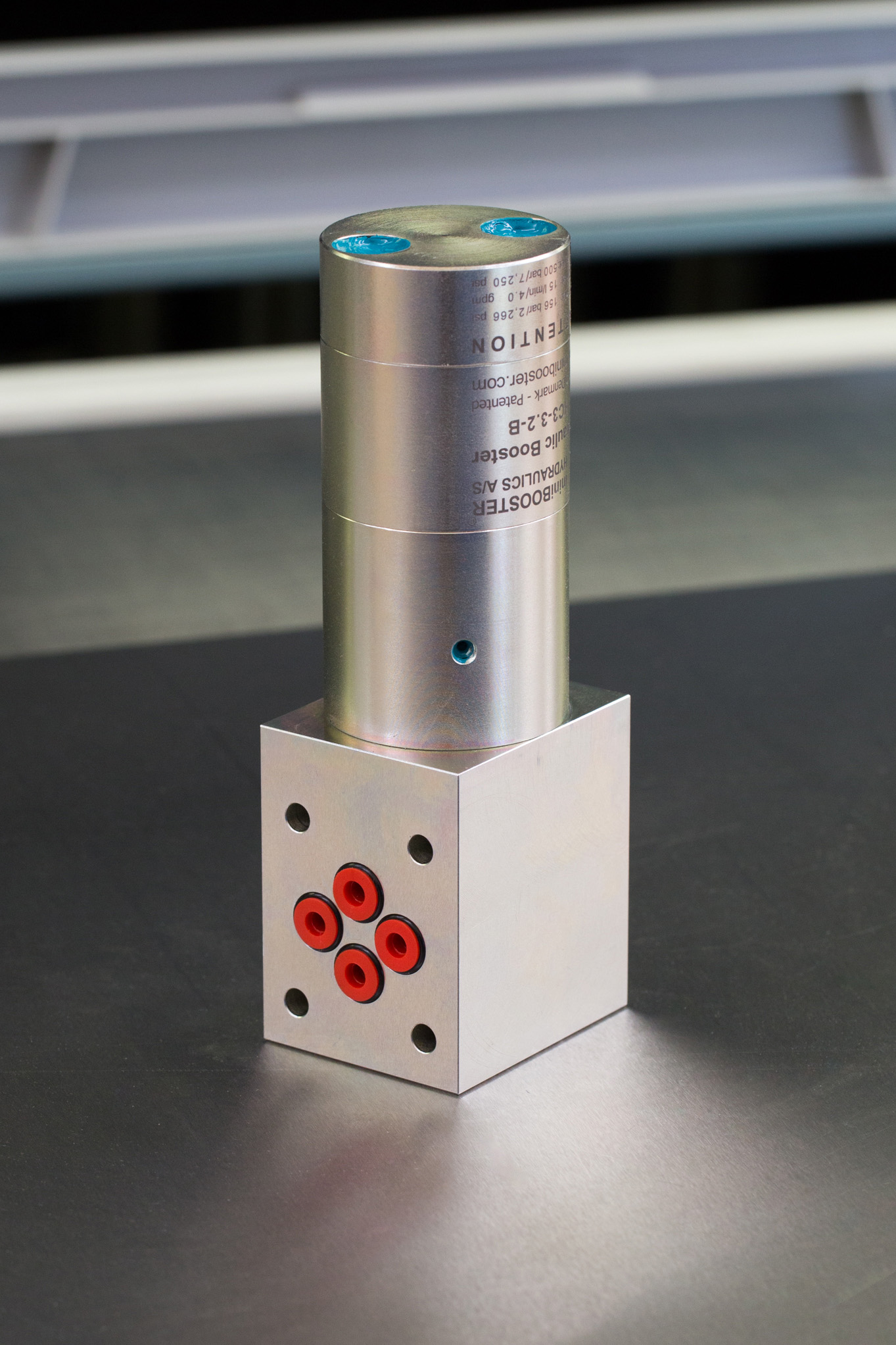

A dán miniBOOSTER cég a HC3 típusú nyomásfokozó egységeket az NG6-os (Cetop3) egymásra épülő elosztórendszerekben való felhasználásra tervezte.
A HC3 egy kompakt egység, amelynek súlya mindössze 2,5 kg. Az egység maximális kimeneti nyomása standard változatban 500 bar. Ezen tulajdonságok alapján a legjobb megoldás, akár már egy új hidraulikus rendszer tervezésénél vagy egy hibás tervezés után szükséges nagyobb nyomásérték költséghatékony létrehozásában. Egyszerűen, további csövezés nélkül az összeépített szeleptömbünkbe utólag is egyszerűen integrálhatjuk a HC3-as kivitelt.
Műszaki adatok:
- HC3 verzió: i = 15 fokozási tényezővel (lenti táblázatba foglalva),
- bemeneti nyomás P(IN): 20-207 bar,
- kimeneti nyomás P(H): max. 500 bar,
- képlet: P(H) = P(IN) x i,
- pl. 200 bar bemeneti nyomás x 2-es fokozási tényezővel = 400 bar kimeneti nyomás érhető el.

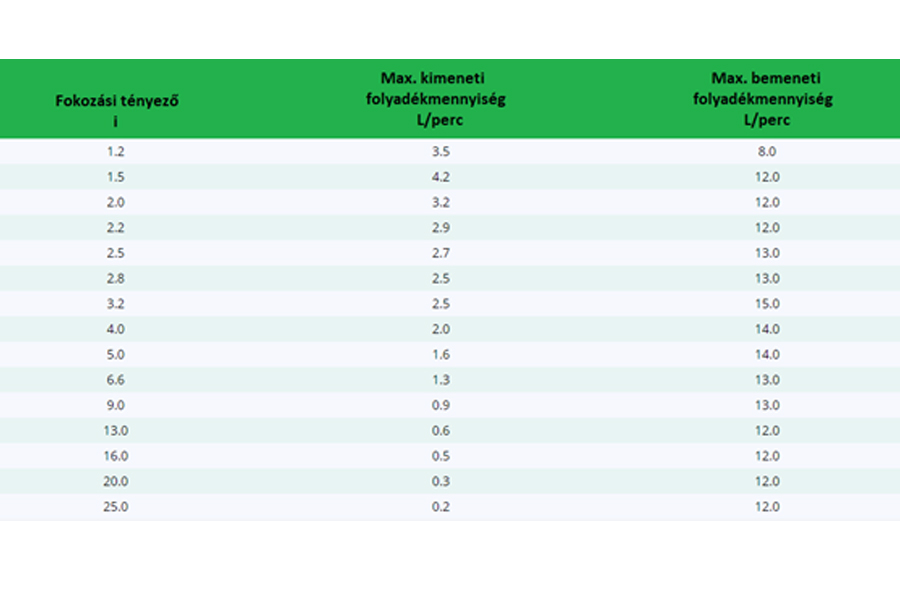

A megfelelő nyomásfokozó kiválasztásánál vegyük figyelembe a folyadékszállítás mennyiségét a lenti táblázat szerint!
Szántó Norbert
műszaki tanácsadó
