febr 26, 2021

MAXXOS – a legbrutálisabb furatmegfogó, Kifogástalan Befogástechnika!

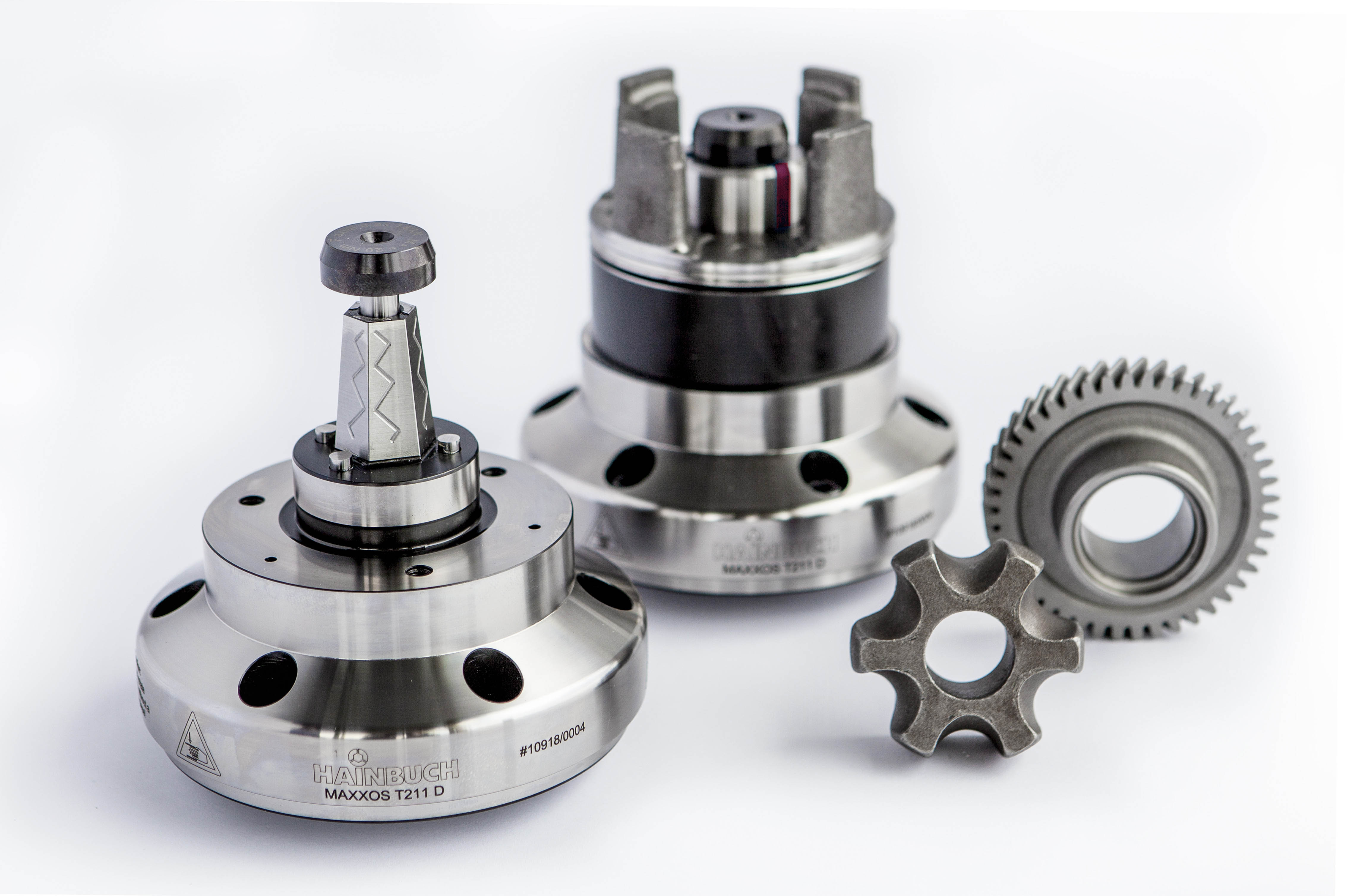

Az ipari termelés felgyorsulására reagálva a német HAINBUCH GmbH standardizálta legújabb szorítótüskés befogóját, a MAXXOS T211-et. A karbantartási idő csökkentése, a körfutási pontosság állandósága és a munkadarab folyamatos mérettartása érdekében az eddig használt kerek kúpot egy hatszögletű piramis alakú geometriával helyettesítették.



Az új hatszögletű gúla alakú piramis lehetővé teszi a maximális átviteli erők megvalósítását. Akár 155%-kal növelhető a továbbadható nyomaték a klasszikus MANDO megfogókhoz képest. Ez elősegíti a munkadarab stabilabb megfogását. A standard szorítótüskék 10 µm körfutási pontosságot garantálnak, de igény esetén m kivitelben is rendelhető. Így magasabb folyamatparaméterek - pontosabb és gyorsabb végeredmény - érhetők el, és a kész munkadarabok hatékonyabb felhasználása lehetséges. A szorítás során ez a kialakítás nagymértékben megakadályozza a felületek szennyeződését. A hatszög geometria teljes tömítettséget eredményez a szorítótüske és a megfogó egység hatszög gúlája között. Ennek köszönhetően a karbantartási intervallumok csökkennek, a körfutási pontosság állandó és elérhető a munkadarabok folyamatos mérettartása. A vulkanizált szorítótüskét pedig csak egy féle módon lehet felhelyezni. A körfutás oldaláról ez különösen lényeges szempont, ha gyakran kell a szorítótüskét a különböző átmérővel rendelkező munkadarabok miatt cserélni.



A szorítótüskés befogó rendszer 18-100 mm-es befogási méreteket fed le, 6 méretosztályban. Nagyobb átmérők egyedi igény alapján rendelhetőek. A méretosztályok között átfedés van, ennek előnye, hogy adott mérettől függően 2 vagy akár 3 különböző osztályból is választhatunk eszközt. A nagyobb befogó stabilabb és merevebb megfogást jelenthet, ugyanakkor a kisebb előnyére válhat olyan felhasználónak, aki szélesebb termékspektrumban termel. Így szabadon mérlegelhet, és dönthet igényeinek megfelelően.



Méretosztályok:

  • A: Ø 18 – 24 mm
  • B: Ø 20 – 32 mm
  • C: Ø 24 – 39 mm
  • D: Ø 32 – 50 mm
  • E: Ø 39 – 68 mm
  • F: Ø 50 – 100 mm

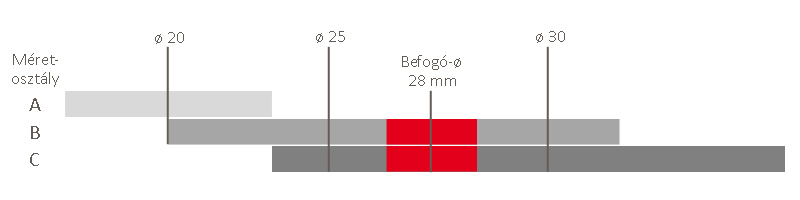

Tegyük fel, hogy van egy 28 mm-es megfogandó átmérőnk. A megadott kritériumok szerint kell kiválasztanunk a megfelelő befogó eszközt. Első esetben fontos a rugalmasság a későbbi, kisebb átmérőjű munkadarabokhoz. Itt előnyös a kisebb átmérők közül választani, így a B méretosztály javasolt. Második esetben cél a magasabb megbízhatóság a merevség és a tartóerő lévén. Itt a C, 24-39 mm-es méretosztály javasolt a magasabb szorítóerők miatt.



Legfőbb jellemzői:

  • több méretosztály (A-F),
  • átfedés a méretosztályok között,
  • szériagyártáshoz tervezve,
  • ideális automatizált alkatrész berakásához,
  • axzug hatás (ütközőre húzza a munkadarabot),
  • nagyobb szorító- és tartóerők (+55 %),
  • érzéketlen a szennyeződésekre,
  • standard kivitelnél 0,01 alatti körfutási pontosság,
  • prémium kivitelnél akár 0,002 alatti körfutási pontosság,
  • nagyobb termelékenység,
  • munkadarab levegős felfekvés-ellenőrzésre előkészítve.

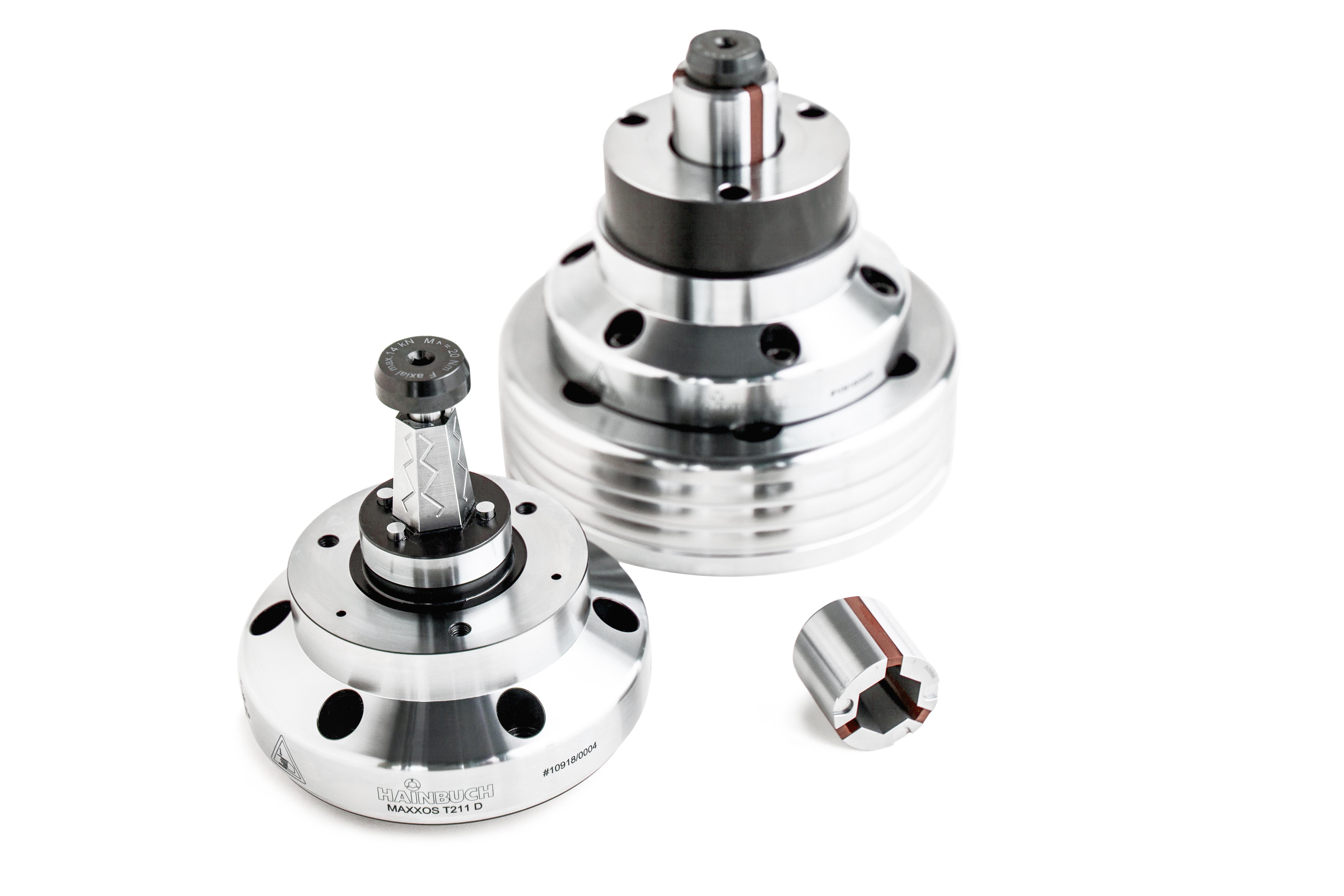

Nagy előnye még a rendszernek, hogy ha valaki rendelkezik egy MANDO tüskés megfogóval, de szeretné lecserélni a MAXXOS egységre, nincs más dolga, mint levenni a régit, és felhelyezni az új típust. Vagyis a MANDO - MAXXOS megfogó cseréje mindenféle átalakítás nélkül elvégezhető, mivel az orsócsatlakozójuk és adaptercsatlakozásuk azonos.



Csonka Szabolcs
értékesítési vezető
