febr 23, 2021

Stabil munkadarab-rögzítés rugalmas pozíciójú szorítóelemekkel




Az alkatrészek nagy mérettűrései esetén, hogyan rögzítsük a munkadarabot?

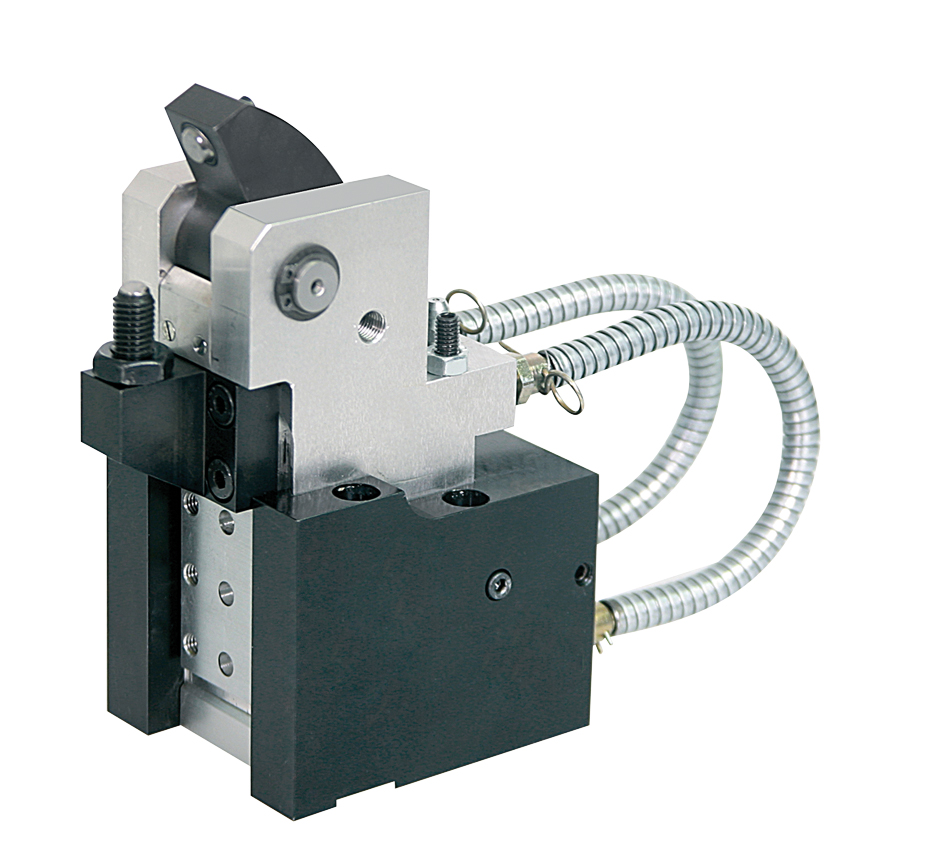

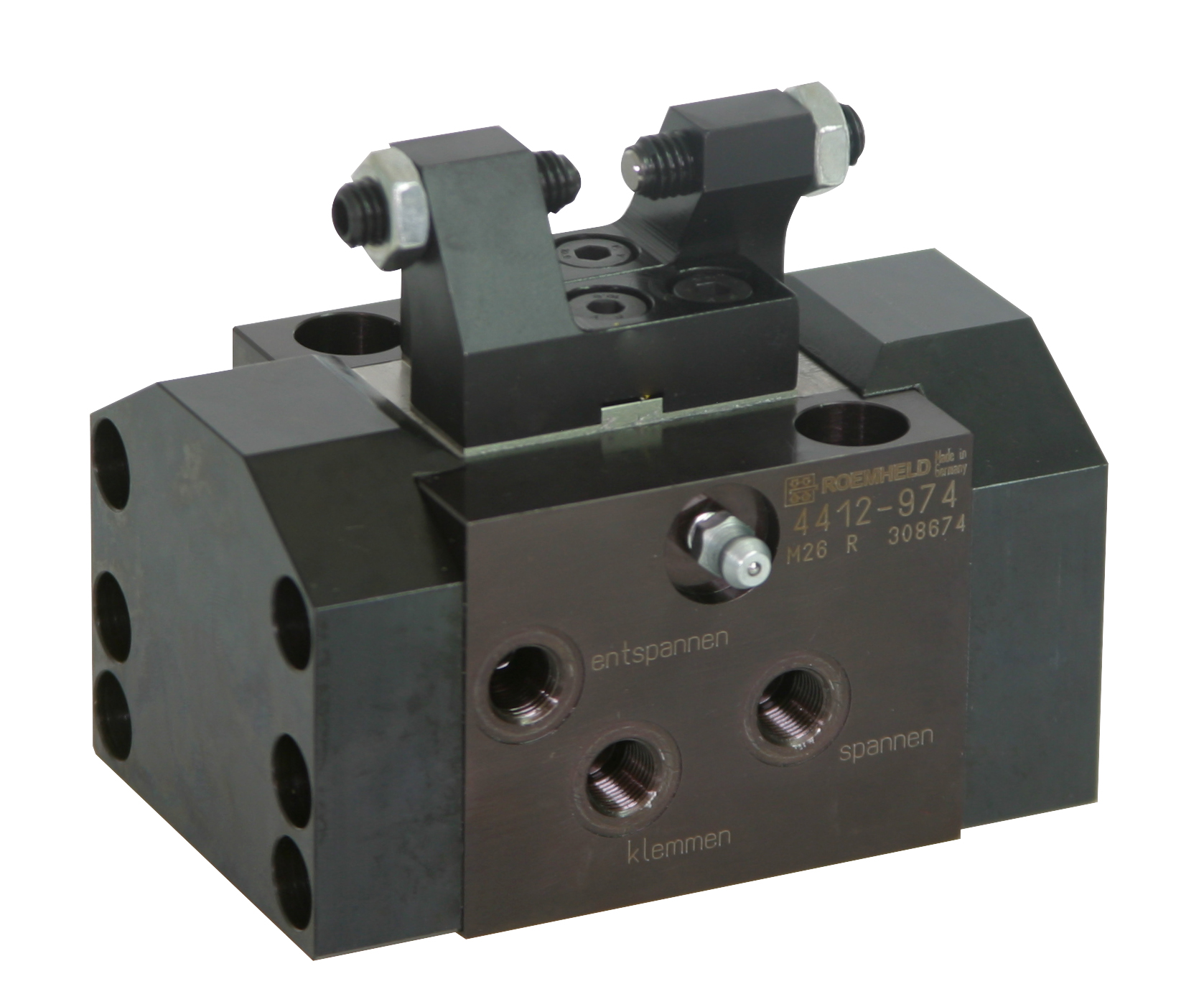

A ROEMHELD rugalmas pozíciójú szorítóelemei megoldást nyújtanak az instabil munkadarab-szakaszok megtámasztására és rögzítésére. Deformáció okozása nélkül igazodnak a megfogási pont helyzetéhez. Tompítják a rezgéseket és kompenzálják a megmunkálási erőket minden irányból.

Mindez köszönhető a megfogó elem kialakításának. A befogó egységet úgy állítjuk be, hogy a megfogási pont az úszó funkció tartományán belül legyen. Először a szorítóhengert vezéreljük, amely az alátámasztási pont és a kar közé szorítja a darabot, rugalmasan igazodva a magassághoz. A fellépő elmozdítóerőt minimálisra csökkenti a beépített súlykompenzáció. Ezt követően egy második hidraulika körrel reteszeljük az egységet, kompenzálva a megmunkálási erőket.



Előnyök:

  • pozíció flexibilis rögzítés,
  • állítható és 4 pozícióban rögzíthető alátámasztás,
  • akadálytalan be- és kirakodás,
  • nagyon alacsony elmozdító erők hatnak a munkadarabra,
  • állítható nullponti helyzet,
  • megmunkálási erők kompenzálása minden irányból,
  • pneumatikus vagy induktív pozíció figyelés,
  • kettős működés,
  • külön vezérelhető reteszelő funkció,
  • forgács védelemmel ellátott tömlők,
  • tömítő levegő a forgács vagy hűtőfolyadék bejutás ellen.



Császár Tamás
műszaki tanácsadó
