Helytakarékos furatmegfogás automatizált rendszerekhez is




Az autóiparban és az egyéb területeken tevékenykedő alkatrészgyártó cégeknek egyaránt érdeke a hatékonyság növelése. Ez sokszor már a tervezési fázisban megnyilvánul, mint fő szempont, legyen szó a gyártási technológia kiválasztásáról vagy a munkadarab-megfogó készülékek tervezéséről. A termelési idők csökkentése érdekében törekedni kell a munkadarab lehető legkevesebb megfogásból történő gyártására.





Ha a már jól bevált rögzítési technikák, mint például a lengőkaros befogók használata, nem teszik lehetővé a szerszámok szabad mozgását és az alkatrész körüljárhatóságát, más megoldás szükséges. A német ROEMHELD csoport ezekre a helyzetekre kínál alternatív megoldást furatmegfogóival.

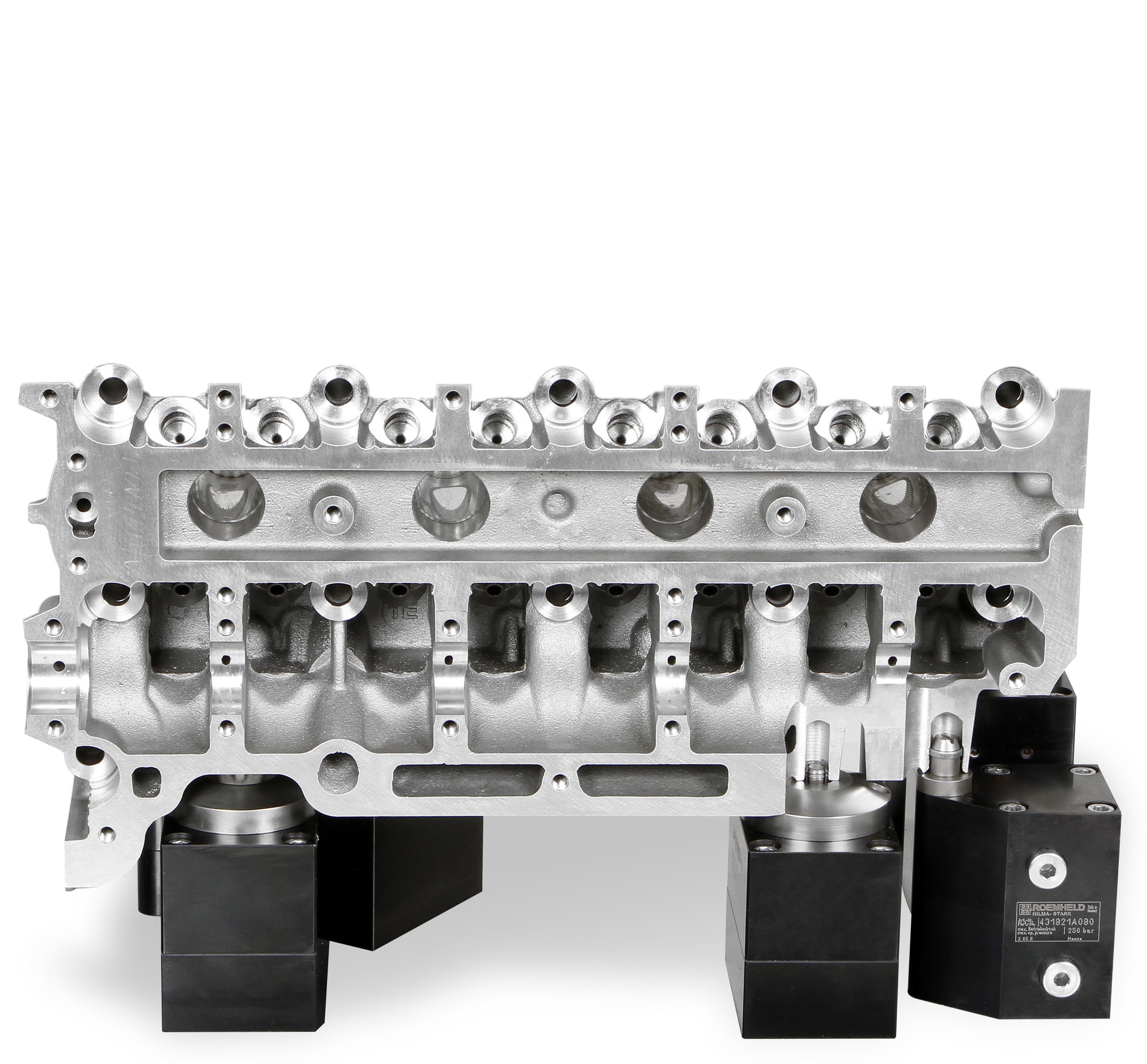

Az alkatrészen rendelkezésre álló, sima felületű furatokat felhasználva rögzíthető a munkadarab, amely egyúttal közvetlenül a befogóegységre, speciálisan erre a feladatra kialakított, edzett felfekvési felületre helyezhető. Nincs szükség további ülékek vagy adapterek beépítésére. Így nem csupán a készülék gyártási költségei csökkenthetőek, de az összeadódó tolerancia értékekből származó pontatlanság is. Ezzel a rögzítési módszerrel a munkadarab befogása és támasztása egy oldalon történik, így kifejezetten alkalmas az 5-oldalas megmunkálásokhoz.



Hogyan működik a furatmegfogó és mire kell figyelni a tervezés során?   >> Klikk ide a teljes cikk elolvasásához!



Előnyök:

  • max. 250 bar üzemi nyomás,
  • standard megfogási átmérő: ø7,8 – 17,7 mm (további méretek kérésre),
  • 5-oldalas megmunkálás,
  • munkadarab megtartása hidraulika nyomás nélkül,
  • levegős munkadarab felfekvésfigyelés,
  • levegős szennyeződés eltávolítás,
  • edzett alátámasztó felület,
  • 2 méretosztály,

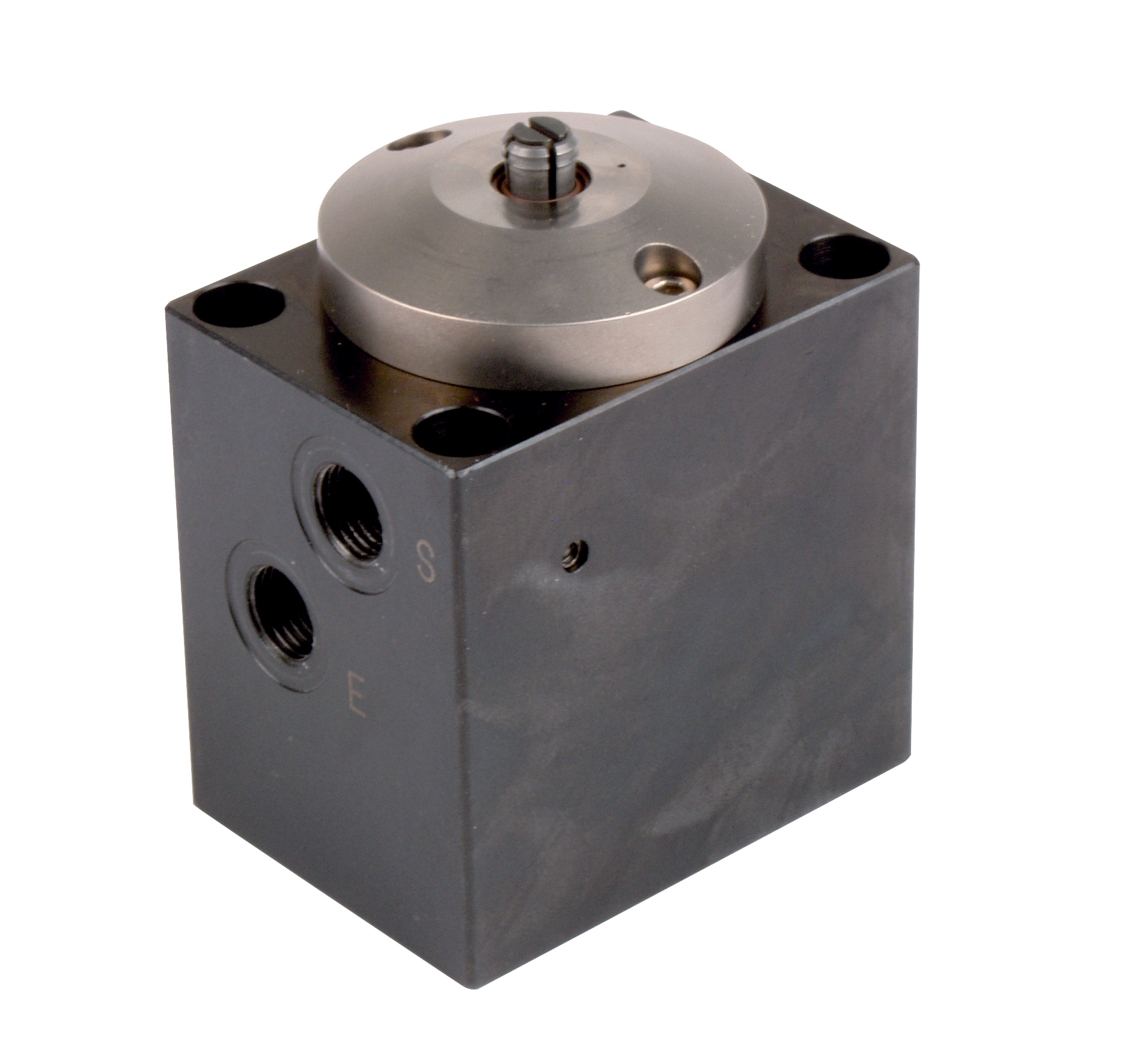

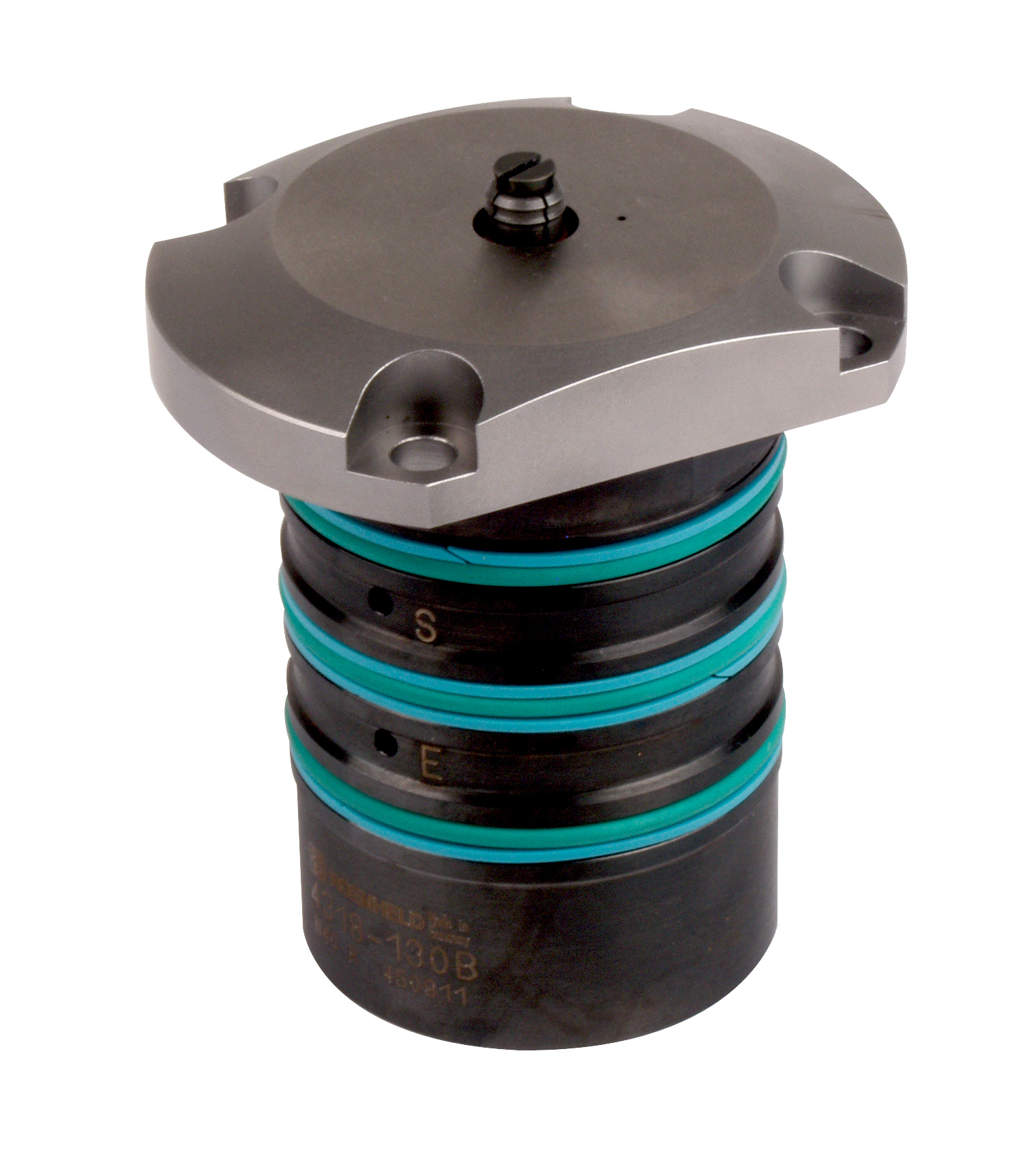

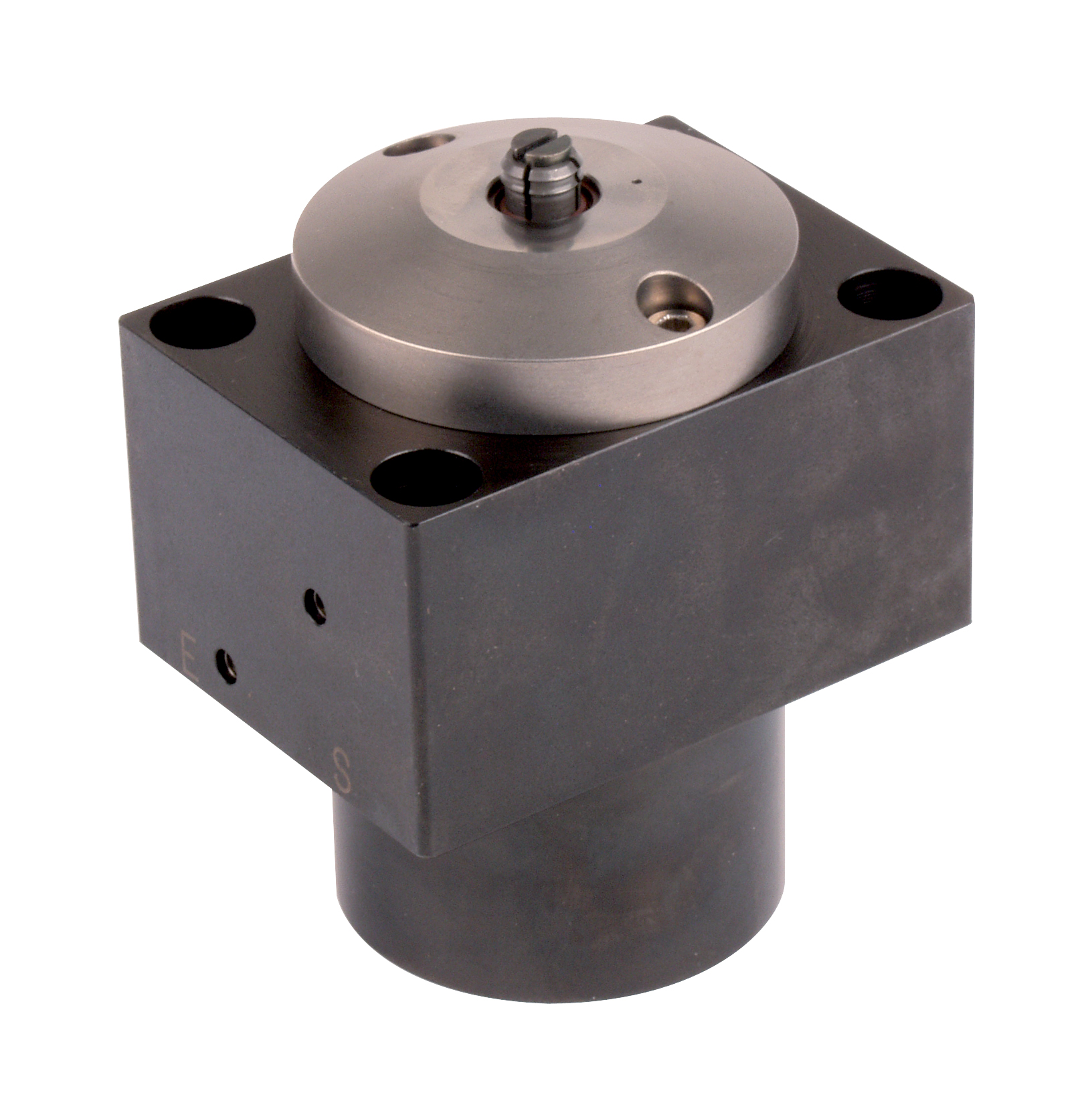

  • 3 beépítési lehetőség,
  • csővezetékes és alaplapos kivitel.



>> Tovább a furatmegfogók termékoldalára!

>> Árakhoz és határidőkhöz kérje árajánlatunkat!
