Mire kell figyelnünk egy automatizált hidraulikus megfogó rendszer tervezésénél?
![Image](https://www.gimex.hu/uploads/images/Hirek/2020_10_Automatizalt_hidraulika_rendszerek_tervezese/Fokep_automatizalt_hidraulika_rendszerek.jpg)
Az automatizált gyártások terjedésével, egyre több tényezőt kell figyelembe vennünk, hogy maximálisan ki tudjuk használni hidraulika rendszerünk előnyeit. További fontos szempont, hogy egy üzembiztos gyártási folyamattal rendelkezhessünk. Nem elegendő, csak a hidraulikus megfogó készülékünk hidraulika nyomását figyelni, le kell tudnunk ellenőrizni a szorító- és alátámasztó elemek, valamint a munkadarab pontos pozícióját is. Egy hidraulikus készülék tervezésénél tisztában kell lennünk az adott szerszámgép komplett hidraulika rendszerével és a robotos kiszolgálás követelményeivel.

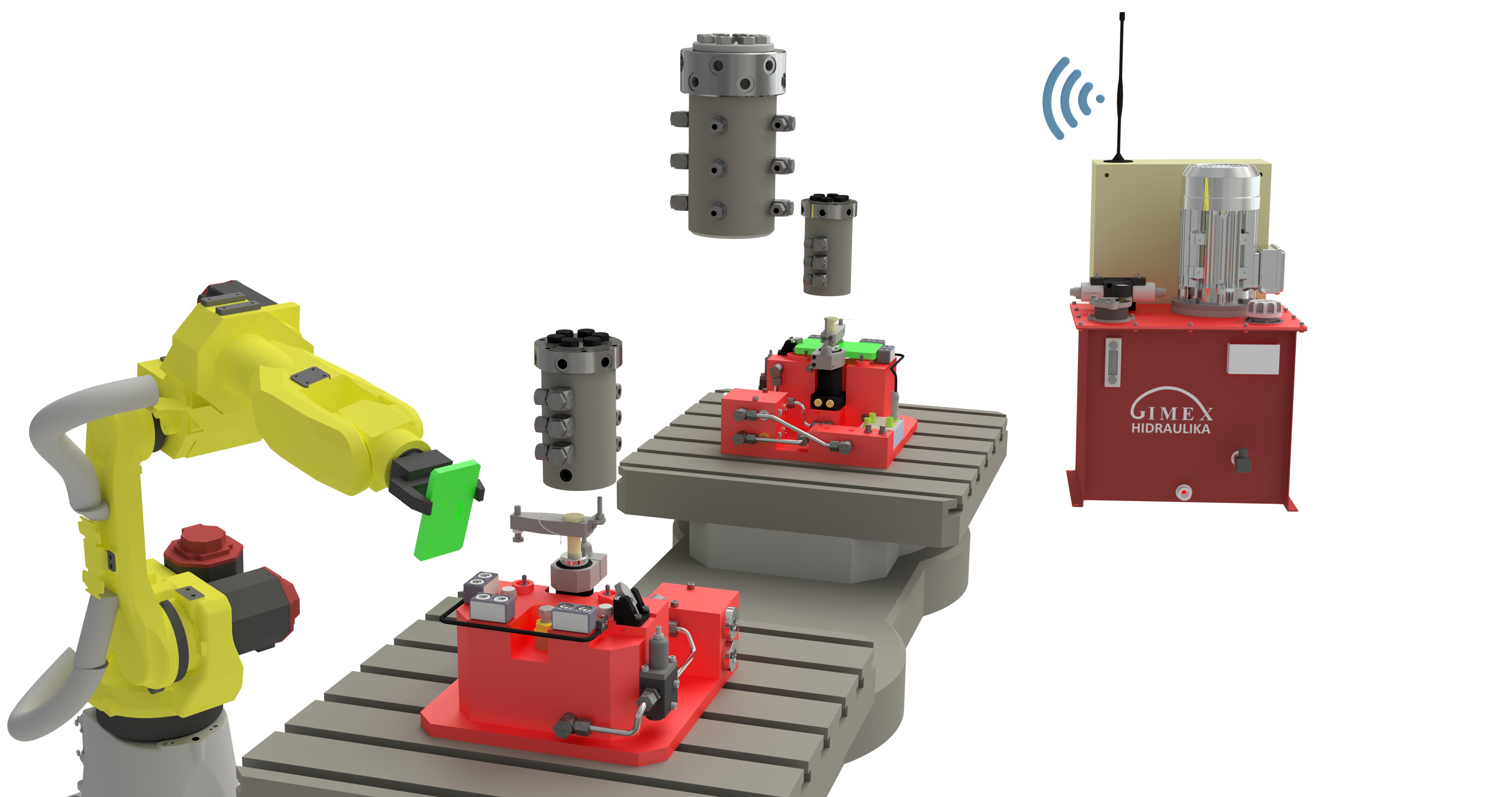

Egy automatizált robotos munkadarab-kiszolgálással rendelkező hidraulika rendszer fő részegységeit a megfogó készülék, a tápegység és a forgócsatlakozó elem alkotják. A készüléknél már nem elegendő, ha csak a hidraulika nyomást ellenőrizzük. A nyomás akkor is felépül, ha a szorító- és alátámasztó elemek nem megfelelő pozícióban vannak. Mindenképpen szükséges a készülékelemek szorítási és/vagy oldási pozíciójának ellenőrzése is.

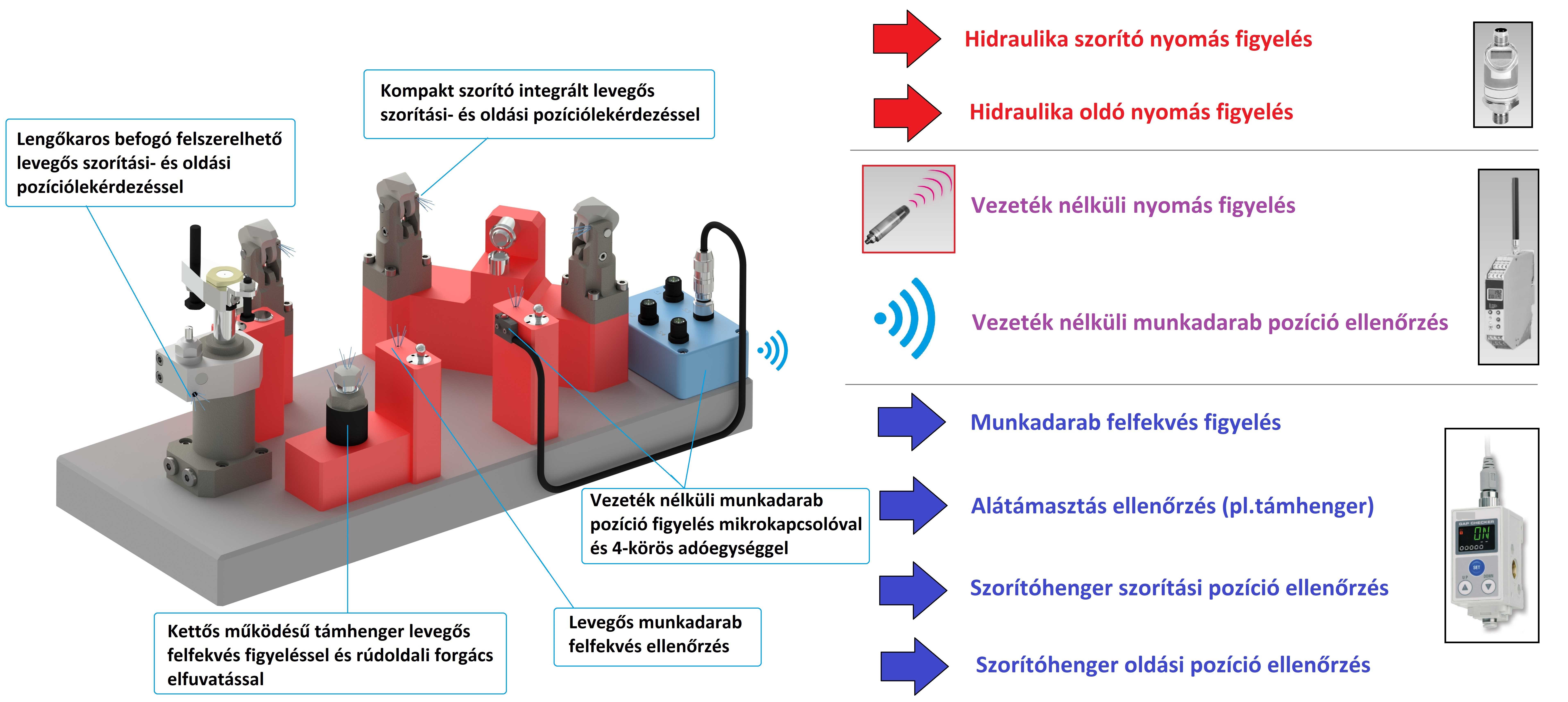

Kettős működésű szorító- és alátámasztó elemek pozíció ellenőrzéssel
A Roemheld szorítóelemei rendelkeznek integrált vagy utólag is felszerelhető pozíció-lekérdező elemekkel. Villamos és pneumatikus lekérdezésre egyaránt lehetőség van, azonban anyagleválasztásos megmunkálásnál ne használjuk az induktív jeladós kivitelt, mivel a forgács és a hűtőfolyadék befolyásolhatja az ellenőrzés valós eredményét. A pneumatikus pozíció lekérdező elemek használatával mind a szorítási, mind az oldási pozíció külön-külön leellenőrizhető.
A megmunkálás során számos helyzetben szükséges a munkadarabok alátámasztása, amellyel biztosítható a vibrációmentes, pontos megmunkálás. A Roemheld támhengereknél lehetőség van arra, hogy pneumatikus módon ellenőrizhessük, hogy munkadarabunk valóban a támhenger nyomócsavarjánál fekszik fel, tehát a megfelelő ponton támasztjuk meg. Nagyon fontos, hogy a szorító- és alátámasztó elemek lehetőség szerint kettős működésűek legyenek. A kettős működésű hengerek nagy előnye az egyszeres működésű társaikkal szemben, hogy visszajárási idejük jelentősen gyorsabb, valamint a hidraulika rendszer ismeretében pontosan meghatározható és ellenőrizhető.
Oldási-állapot ellenőrzésének fontossága automatizált rendszerekben
Robotos alkatrész-kiszolgáláskor nagyon fontos, hogy az oldási nyomásértékeket és henger pozíciókat is le tudjuk ellenőrizni. Oldáskor is előfordulhat, hogy a szorítók nem nyitnak ki megfelelően vagy az oldott szorítóelemek munkadarab be- és kirakás közben visszazáródnak. Ezekben az esetekben sajnos gyakori jelenség, hogy a robot ütközik, vagy nem tudja kivenni a munkadarabot. Ezért van nagy jelentősége oldott állapotban is a hidraulika nyomásértékek és henger-pozíciók visszacsatolásának.
Tápegység nyomásfigyeléssel
A készülék működtetését a tápegység végzi, ezért az esetek nagy részében a nyomás-előállító egység tartalmazza a nyomáskapcsoló elemeket. Ezáltal le tudjuk ellenőrizni, hogy mind szorított, mind oldott állapotban megfelelő-e a nyomásérték. A Roemheld, könnyű kezelésű 2-kapcsolási ponttal rendelkező, digitális nyomáskapcsolói, felhasználóbarát kompakt kis egységek erre a feladatra. A tápegység tervezésénél vegyük figyelembe… Klikk ide a teljes cikk elolvasásához!
Mit kínál a Gimex az automatizált készülékezés területén?
- Szorító- és alátámasztó készülékelemeket pozíció lekérdezéssel,

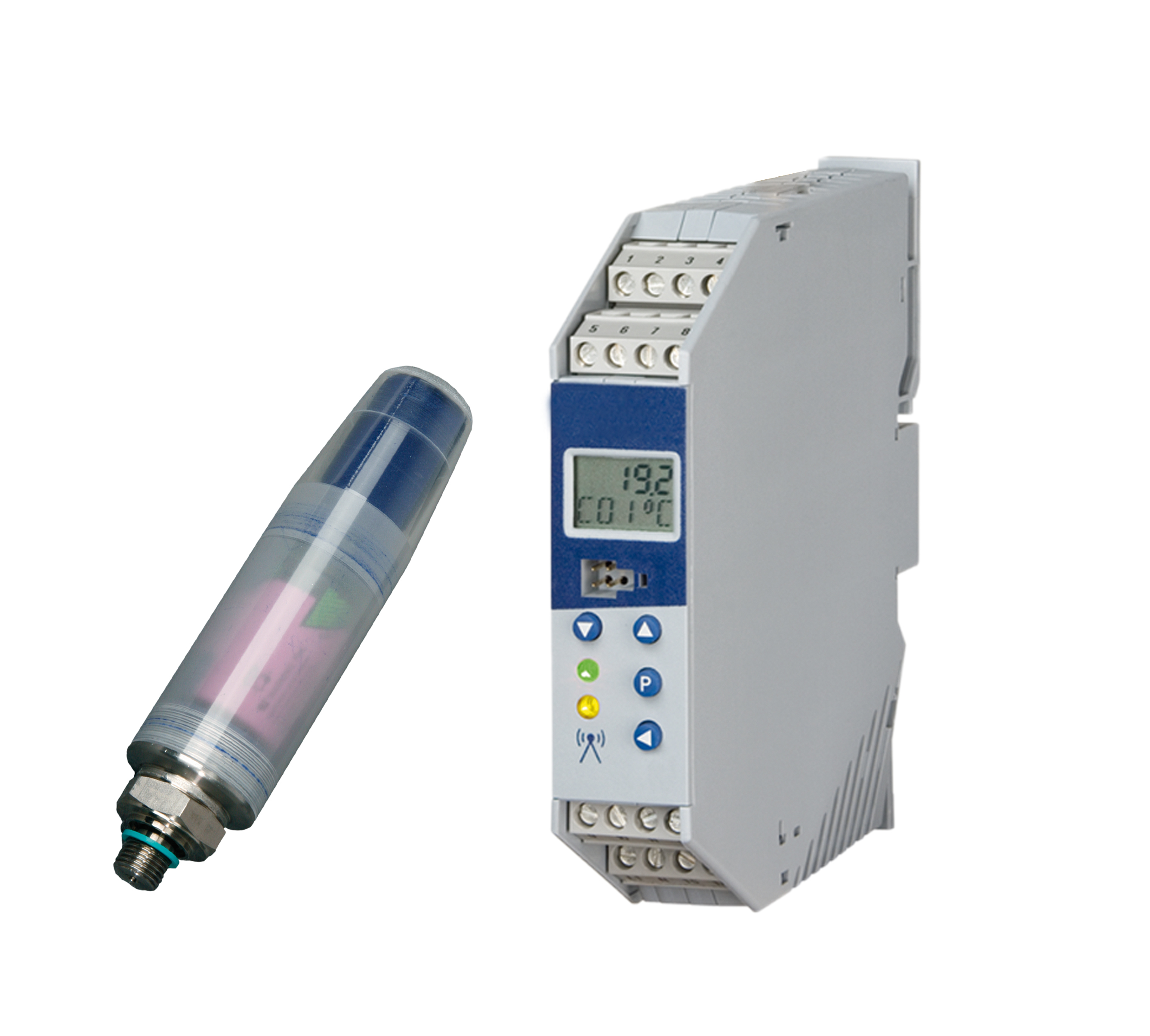

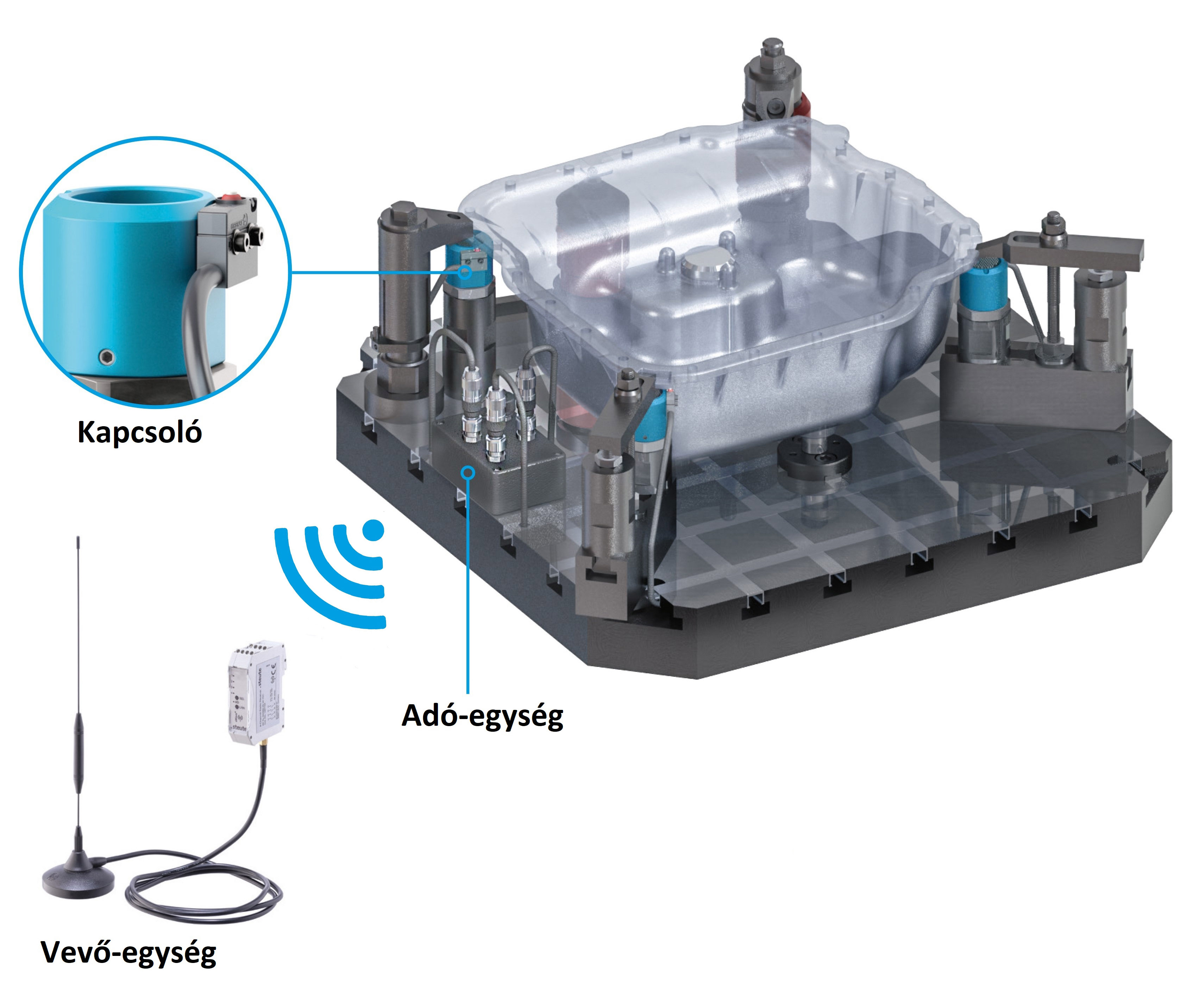

- vezeték nélküli nyomás- és pozíció figyelő rendszereket,
- komplett tápegységet villamos vezérléssel,
- forgóátvezetőt,
- rendszer megtervezését és annak kiépítését,
- műszaki tanácsadást,
- szerviz hátteret.
