Furatban kell megfogni a munkadarabot? A legjobb megoldás!

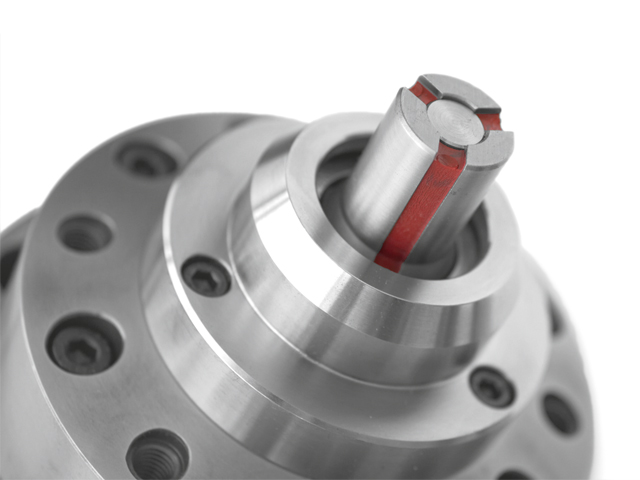

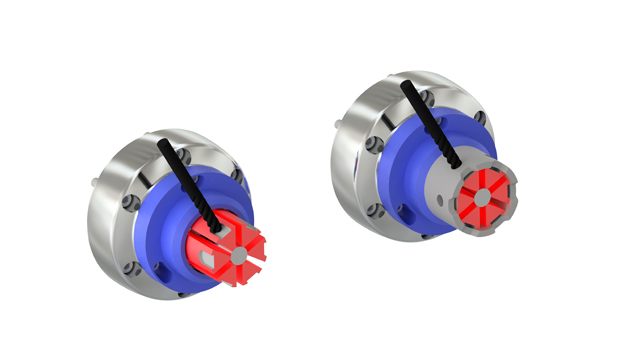

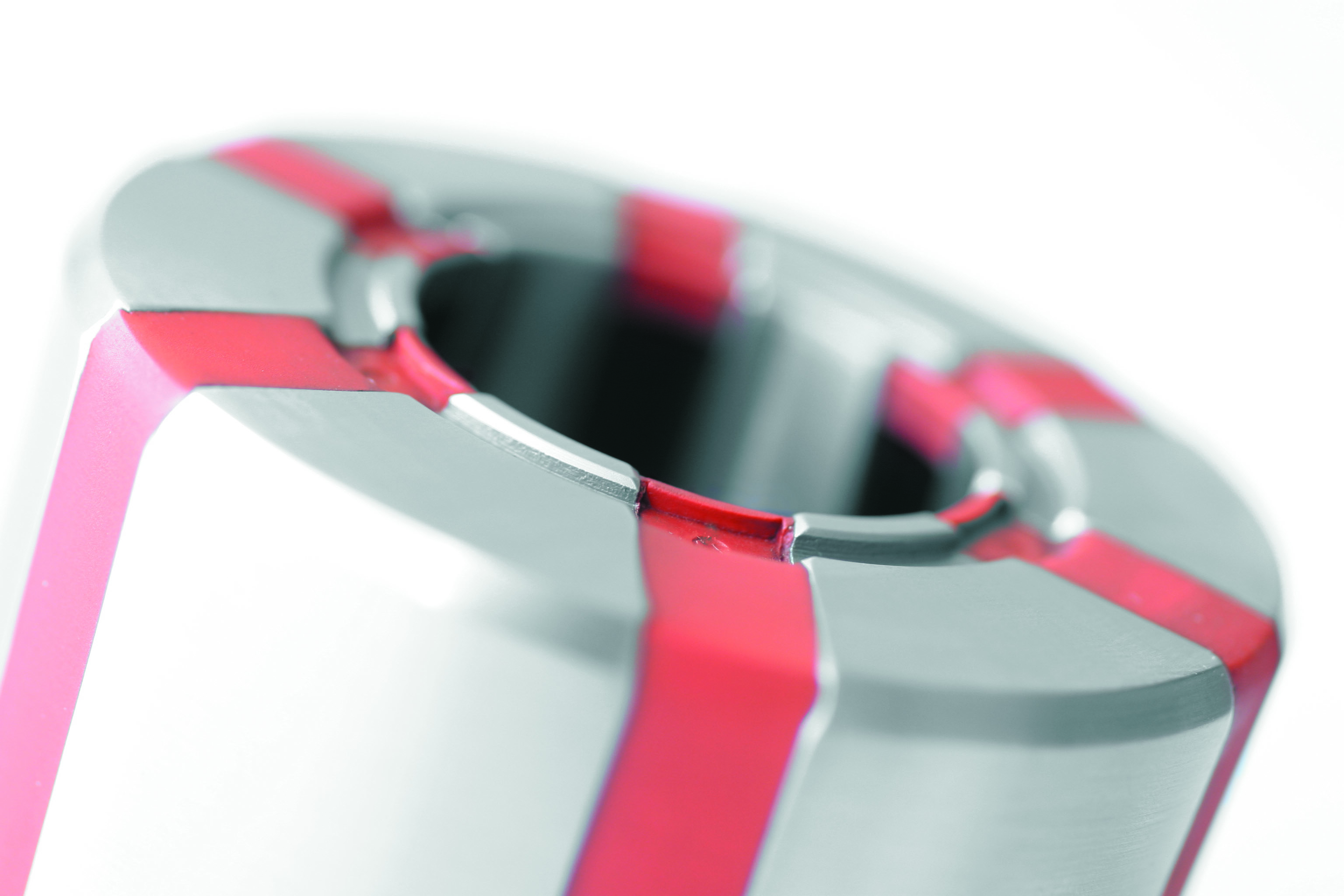

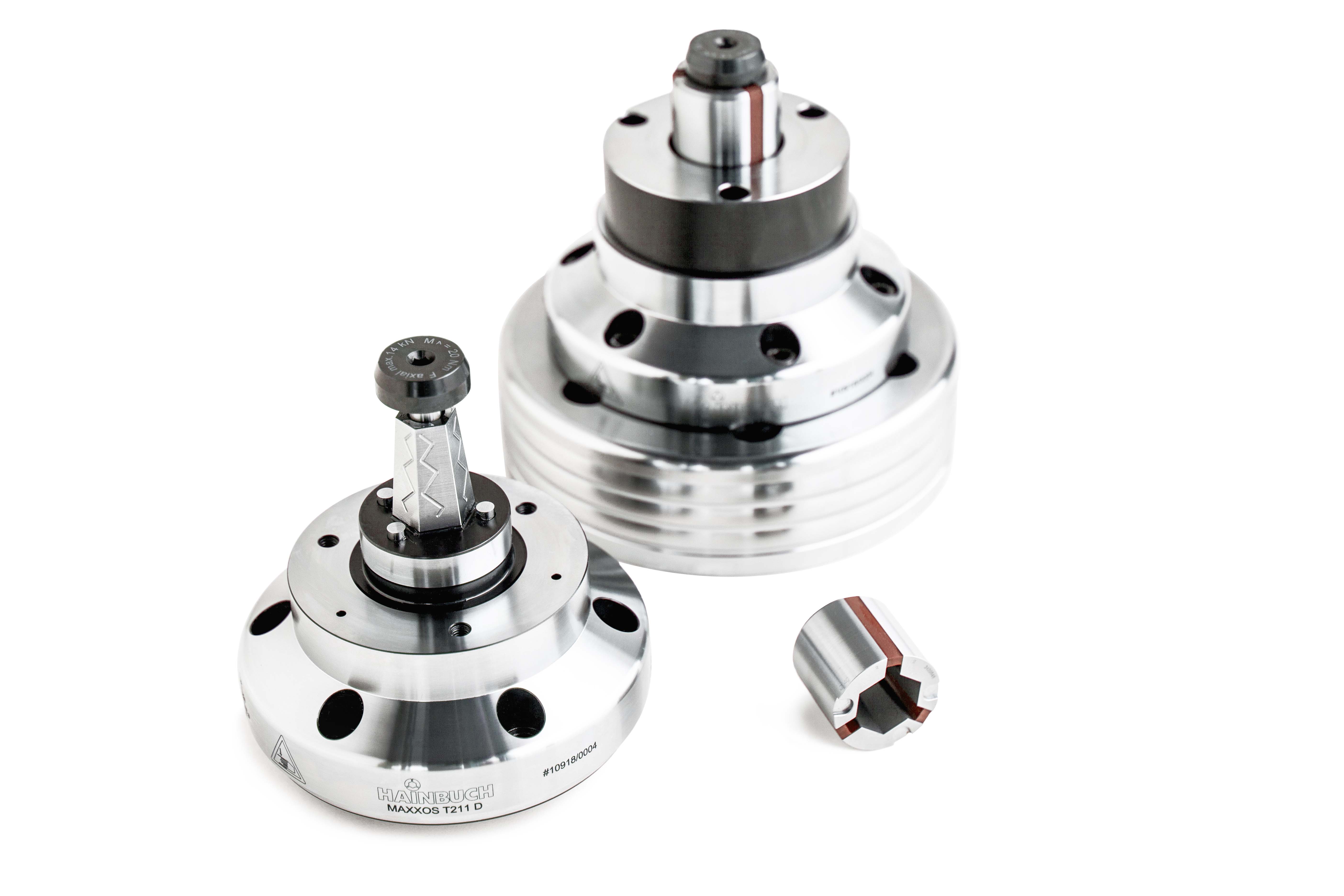

Gyakran hiúsítja meg a komplett megmunkálást, hogy hiányzik a célnak megfelelő belső szorítású befogóeszköz. Egy 3-pofás tokmány gyakran kényszermegoldás, de a szokványos expanziós tüskék is hamar elérik határukat. Ezzel szemben a HAINBUCH vulkanizált szorítótüskés befogókban a legkorszerűbb befogástechnikai megoldás rejlik, amely kritikus megmunkálási helyzetekben is meggyőzi használóját.



Az alábbiakban összegyűjtöttük milyen kérdések merülnek fel és mit kell figyelembe venni a legmegfelelőbb furatmegfogó kiválasztása során. Mit kínál Önnek a GIMEX-Hidraulika Kft., mint a HAINBUCH magyarországi szerződéses partnere?



  • Mit érdemes használni, ha a munkadarab előírása megköveteli a legkisebb ismétlési pontosságot, futáspontosságot és hossztűréseket?
  • A HAINBUCH szorítótüskékkel garantált <0,007 körfutás érhető el. Az ütközőre történő axiális munkadarabmozgás további stabilitást és nagy pontosságot eredményez.



  • A munkadarab a szorítás során deformálódhat?
  • A HAINBUCH szorítótüske a teljes külső felületen történő szorítás révén nem okoz deformációt, emellett nem befolyásolja a radiális szorítóerő mértékét a centrifugális erőhatás sem, mint pl. a tokmány rendszerek esetében.



  • Az expanziós tüskék és a tokmány szorítópofák korlátozzák a megfogási átmérő tartományunkat?
  • A HAINBUCH szorítótüskékkel ø5,5 – 450 mm közötti szorítási tartomány lehetséges, ezáltal nincsenek korlátok.

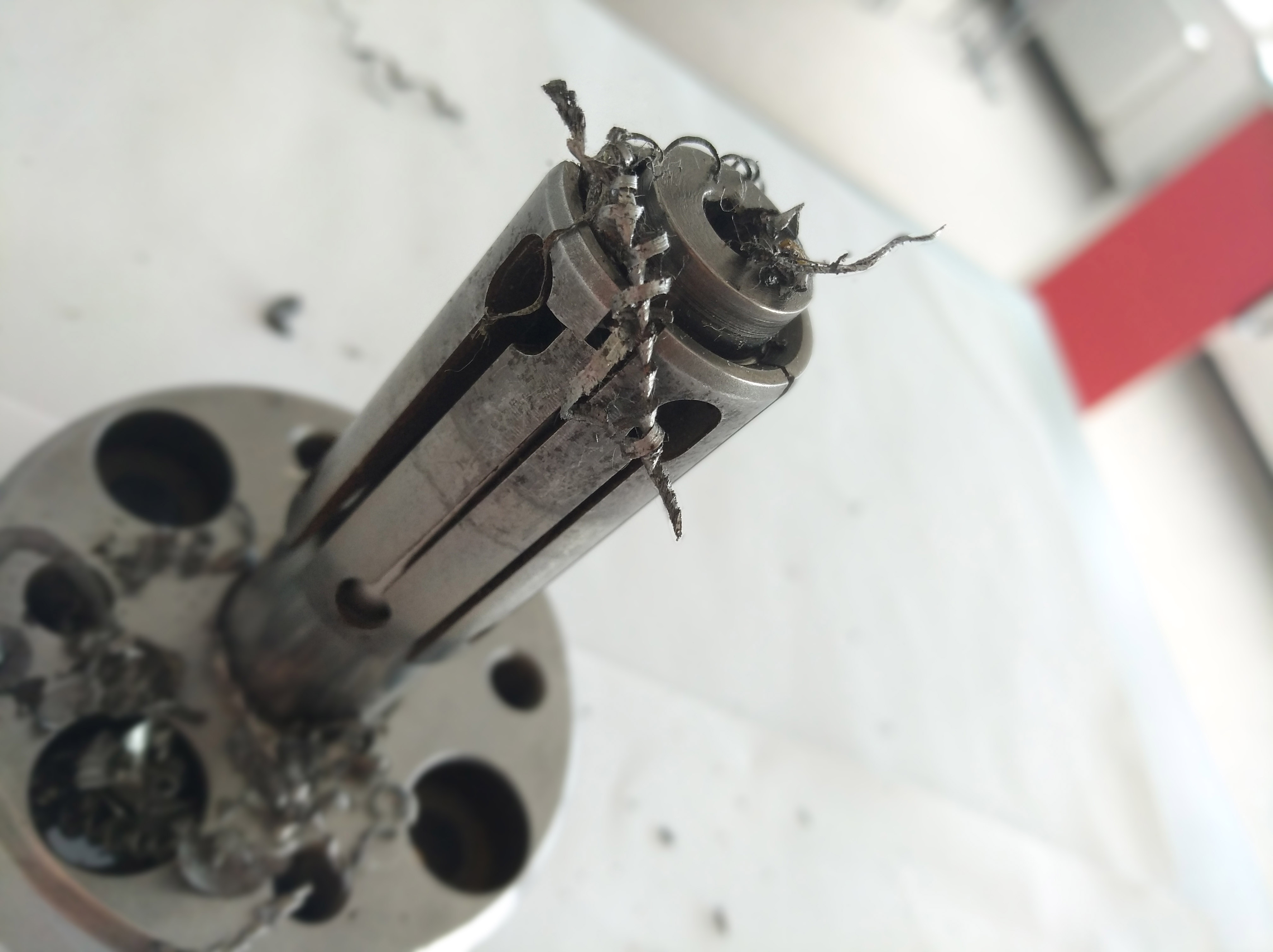

  • Lehetséges, hogy hamar elkopik az expanziós tüskénk vagy forgács megy bele és elreped? Rendszeresen újra kell szabályozni tokmányunk szorítópofáit?
  • A HAINBUCH szorítótüskék HRC60 keménységű merev kopásálló és szennyeződésre érzéketlen szorítóelemek, amelyekkel a legnagyobb folyamatbiztonság érhető el.





  • Gépünk oldaláról fontos tényező a tokmány mérete és súlya? A nagy méretek miatt egyedi szerszámokat kell alkalmaznunk vagy amiatt, hogy nincs elég hely a géptérben?
  • A HAINBUCH szorítótüskés egységekkel jelentős méret- és súlycsökkenés érhető el, a szerszámgép, a munkatársunk vagy a robot kisebb súlyt mozgat és a kisebb méretek miatt egy költséghatékonyabb felszerszámozás érhető el. Pl.: Egy 215-ös méretosztályú tokmányhoz képest minimum -15 kg súlycsökkenés garantálható.



  • Ki szeretnénk zárni az emberi hibaforrásokat, automatizált rendszerben használnánk tüskés megfogónkat?
  • A HAINBUCH szorítótüskés egységek előkészített levegő és öblítő furatokkal vannak ellátva. Egyszerűen kiépíthető a munkadarab levegős felfekvés ellenőrzése. Ideális megoldást nyújtanak kis- és középsorozatú alkatrészgyártásban, valamint a nyitási lökettartománynak köszönhetően nagysorozatú automatizált rendszerekben egyaránt.



  • Jó lenne már az első műveletben belső megfogást alkalmazni? Így lehetséges lenne a legkevesebb operációval történő legyártása a munkadarabnak, amellyel jelentős költséget tudunk megtakarítani?

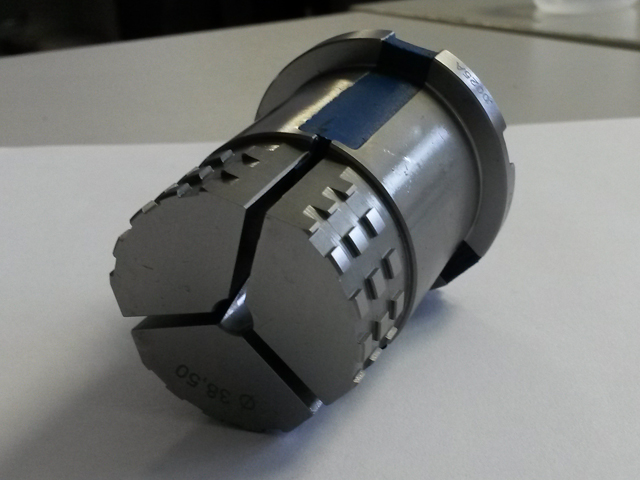

  • A HAINBUCH szorítóegységeknél lehetséges akár +1,7/-1,5 mm radiális lökettartomány áthidalása is. A nyers felülethez illeszkedő kúpos- és recézett szorítótüskék pedig a legnagyobb pontosságot és stabilitást biztosítják.



  • A megmunkálási folyamat vagy az ütköztetés szükségessé teszi, hogy szorítótüskénket különböző helyeken bontsuk ki?
  • A HAINBUCH szorítótüskék szegmensei révén ez egyszerűen kivitelezhető. Számos eddig csak bonyolultan megoldható problémára egyszerű megoldást nyújtanak.

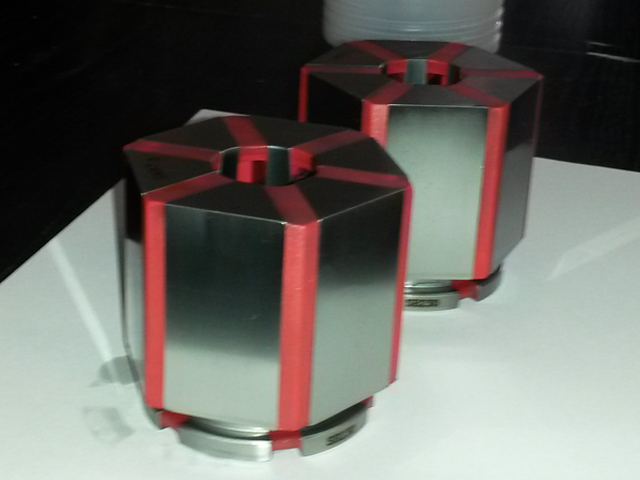

  • Nemcsak átmérőt szeretnénk belsőleg megfogni, hanem pl.: egy hatszög geometriájú munkadarabot?
  • A HAINBUCH szorítótüskékkel akár különböző geometriájú profilok belső megfogása lehetséges.

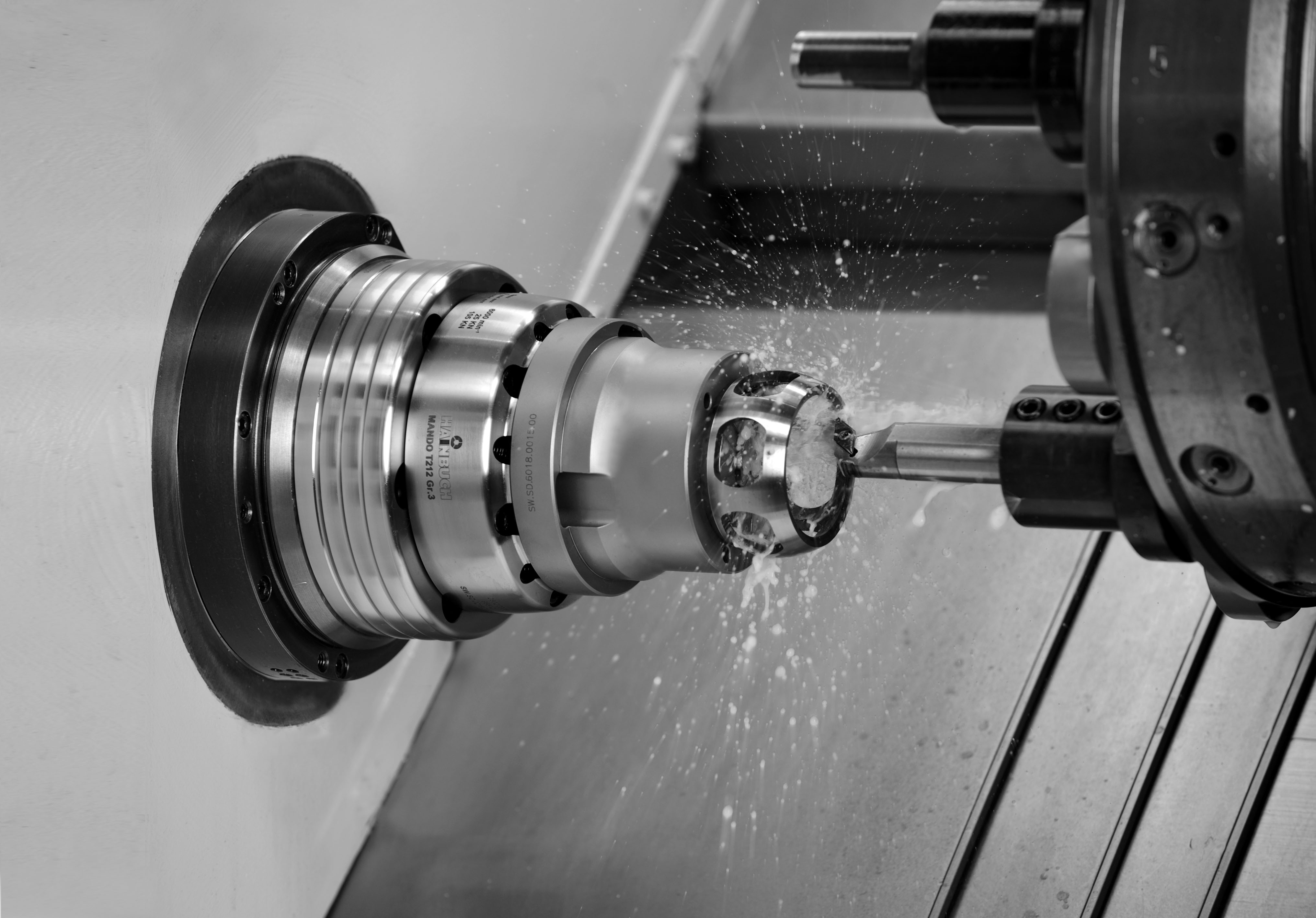

  • Nem elég géppel rendelkeznünk, a maximumot kell kihoznunk a rendelkezésre álló gépparkunkból? Csökkenteni kell a ciklusidőt, növelni kell forgácsolási paramétereket és mindeközben a munkadarab felületi minőségét is javítanunk kell?
  • A HAINBUCH szorítótüskés egységek brutálisan stabil megfogásának köszönhetően ezek mind egy időben teljesíthető kritériumok.



  • Csökkenteni kell a szerszám- és egyéb költségeket?
  • A HAINBUCH szorítótüskés egységek stabilitásának és a vulkanizálás rezgéselnyelő képességének köszönhetően megnövekedik a szerszámok élettartama, továbbá a szorítótüskék fel is újíthatóak.



  • Ki fogja a megfogó rendszert megtervezni és a szükséges kiegészítő elemeket legyártani?
  • A GIMEX-Hidraulika Kft. a műszaki szaktanácsadáson túl vállalja a komplett megfogás tervezését és az egyedi alkatrészek gyártását (pl.: húzócső, húzó-adapter, munkadarab ütköző, munkadarab levegős felfekvésfigyeléshez szükséges elemek, stb.).



>> Tovább a szorítótüskés megfogó egységekre!

>> Árakhoz és szállítási határidőkhöz kérje árajánlatunkat!
